Obiekty inżynieryjne, sieci kablowe i wersje danych w jednym systemie.
Inżynieryjna aplikacja desktopowa z usługami chmurowymi dla WestConnex New M4 Tunnels w Sydney. Inżynierowie porządkują wyposażenie według lokalizacji, sprawdzają połączenia kablowe i elementy instalacji, porównują wersje oraz przygotowują raporty na podstawie wspólnych rekordów.
Drzewa lokalizacji i konfigurowalne hierarchie porządkują rejestr obiektów. Inżynier przegląda atrybuty przy wybranym rekordzie, znajduje nieprzypisane wyposażenie i korzysta ze wspólnych widoków podczas kolejnych przeglądów.
Rekordy kabli łączą obiekty początkowe i końcowe z trasami oraz długością. Sekcje instalacji zawierają koryta, wsporniki i rury, a ustawienia elementów zachowują wymiary i parametry montażu.
Porównania wersji, odwołania do źródeł i powiadomienia zachowują kontekst aktualizacji. Subskrypcje obejmują wybrane grupy wyposażenia i atrybuty, a statusy odróżniają nowe zmiany od obsłużonych i zweryfikowanych.
Arkusze danych i rejestry Excel zachowują identyfikatory, lokalizacje i grupy właściwości. Raporty wypełnienia instalacji kablowych wiążą każdą wartość z obszarem, strefą, sekcją i elementem, którego dotyczy.
Od lokalizowania urządzeń po przegląd zmian: zobacz narzędzia do porządkowania, weryfikacji i udostępniania danych infrastruktury.

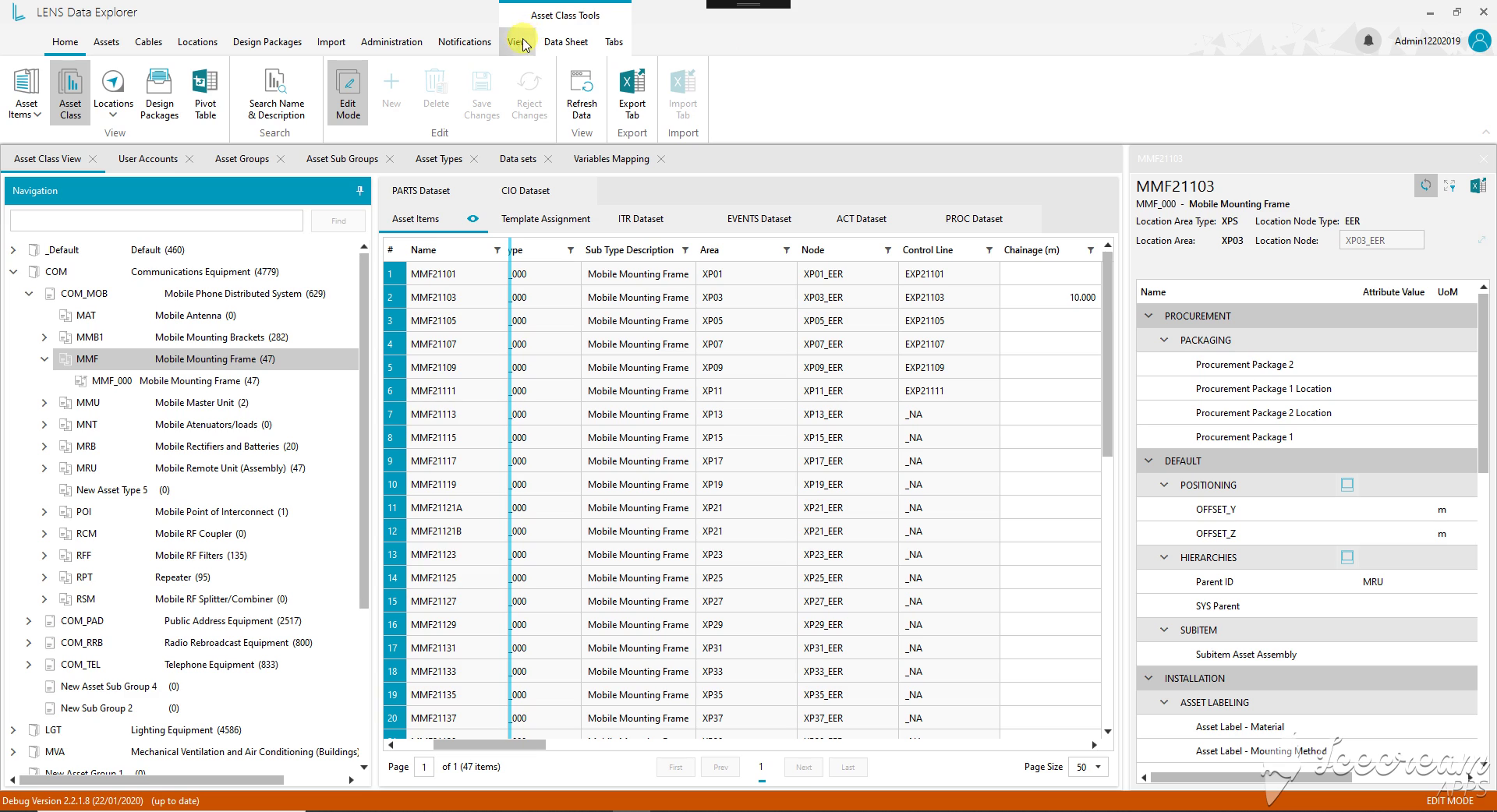

Drzewo klasyfikacji zawęża grupę urządzeń. Po wybraniu rekordu lokalizacja, położenie i atrybuty zakupowe pozostają obok rejestru, więc inżynier może sprawdzić element bez utraty kontekstu listy.
Inżynierowie potrzebują przeglądać i aktualizować obiekt z zachowaniem jego klasyfikacji i lokalizacji, a następnie przekazywać potrzebne dane współpracownikom.
Rejestr pokazuje wybrany obiekt obok tabeli, umożliwia bezpośrednią edycję właściwości i eksport pojedynczej karty lub roboczej listy wyposażenia do Excela.

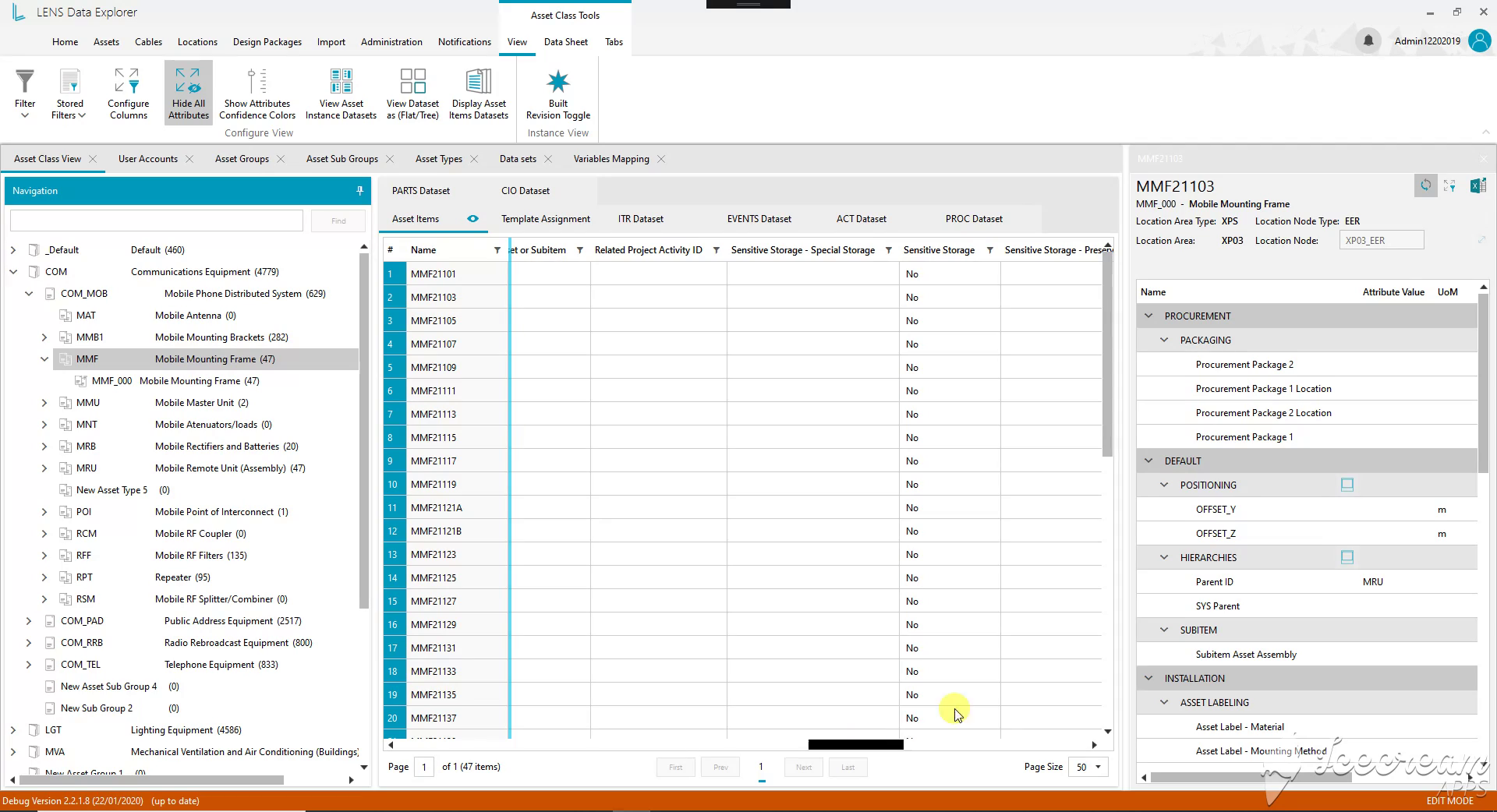

Wymagania przechowywania i powiązane działania projektowe można przeglądać dla wybranego sprzętu. Zakładki zbiorów danych i przełączanie między tabelą a drzewem oferują różne sposoby analizy informacji o zasobie.

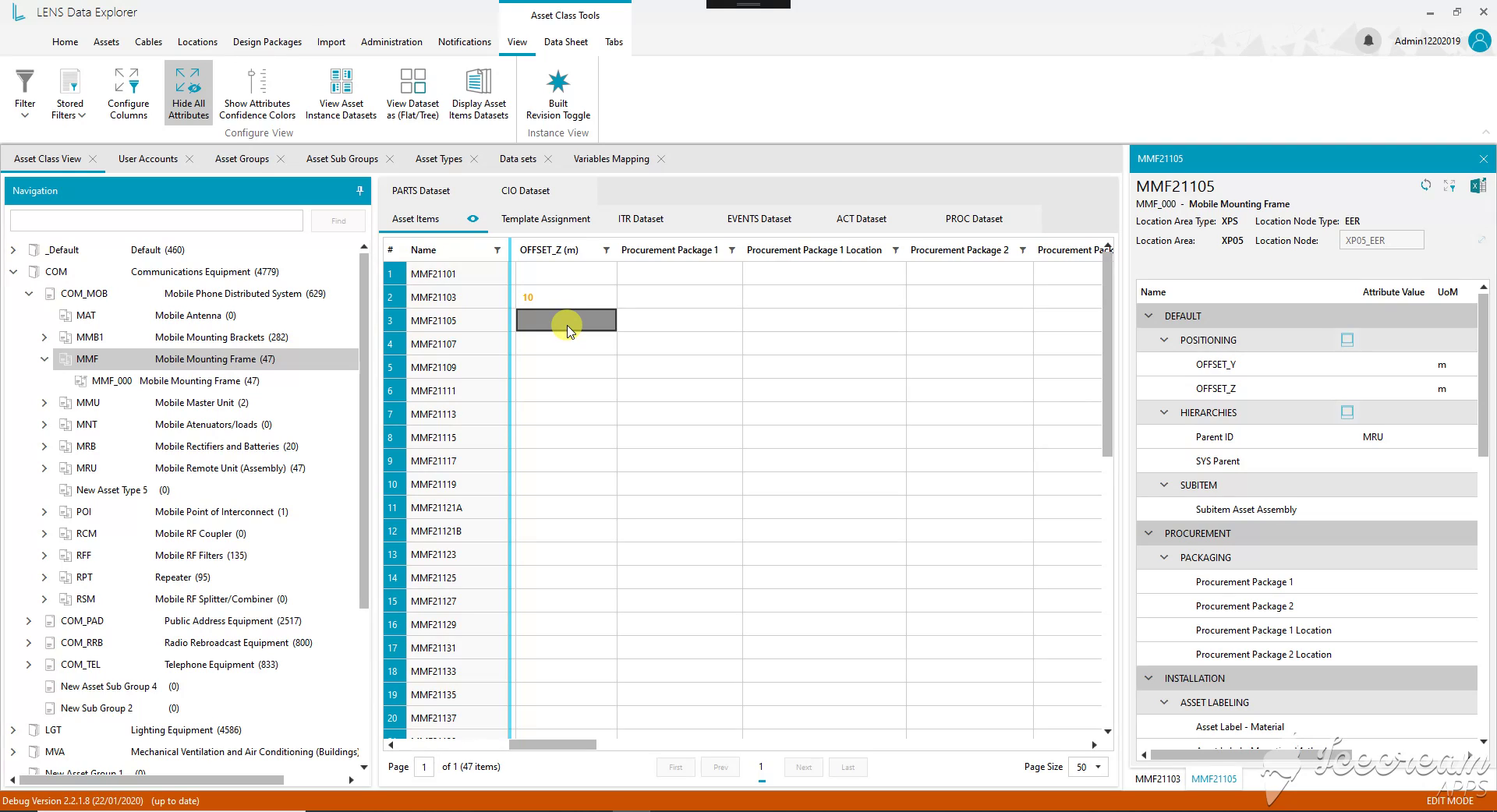

Aktywna komórka zawiera położenie w metrach. Rekord wybranego urządzenia pozostaje otwarty obok, co pozwala sprawdzić identyfikator i lokalizację podczas wprowadzania zmiany.

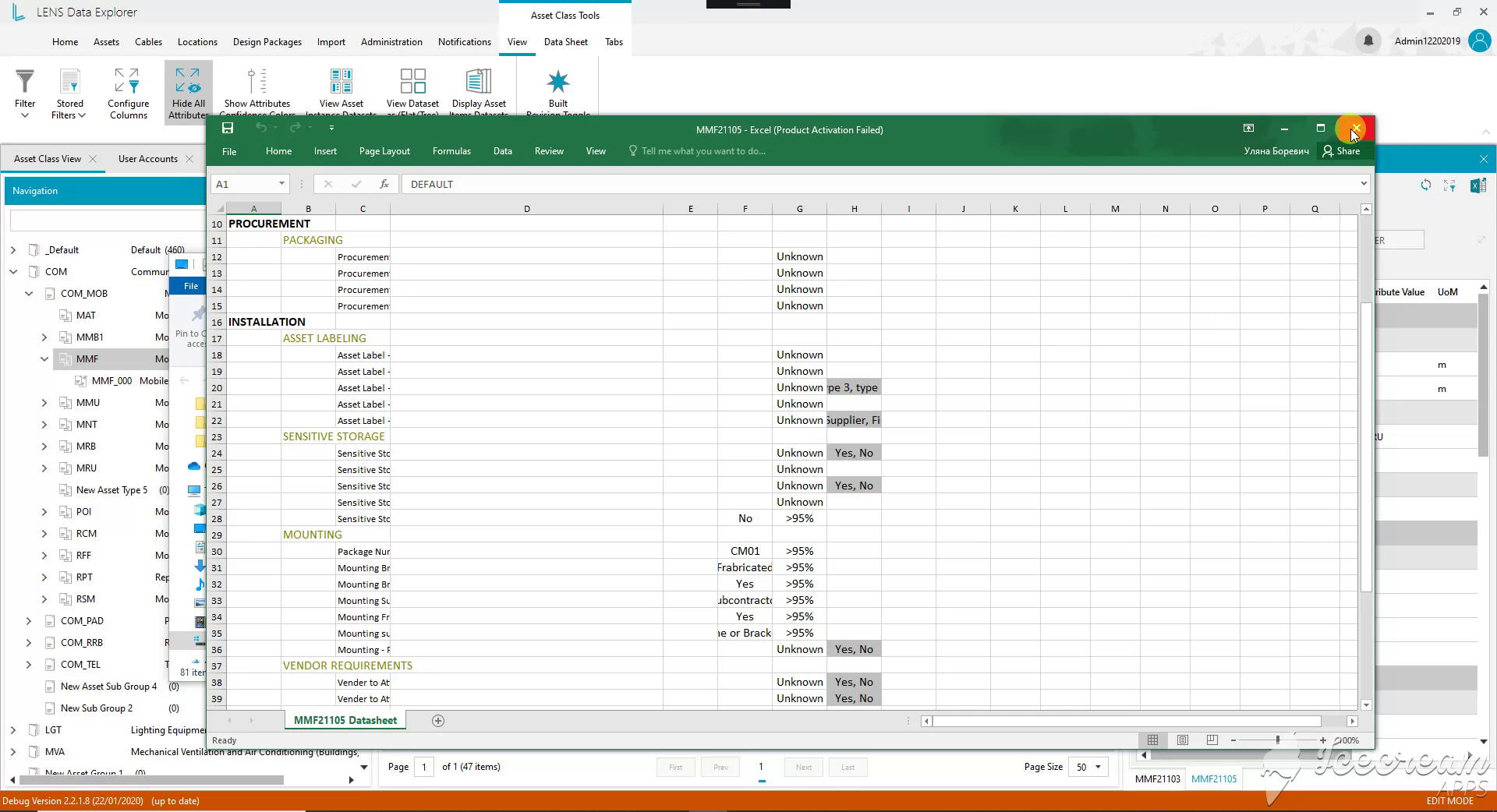

Arkusz danych Excel zachowuje pogrupowane właściwości dotyczące zakupów, instalacji i montażu. Wartości są przekazywane wraz z informacją o ich wiarygodności, dając odbiorcy więcej kontekstu niż sama lista nazw urządzeń.

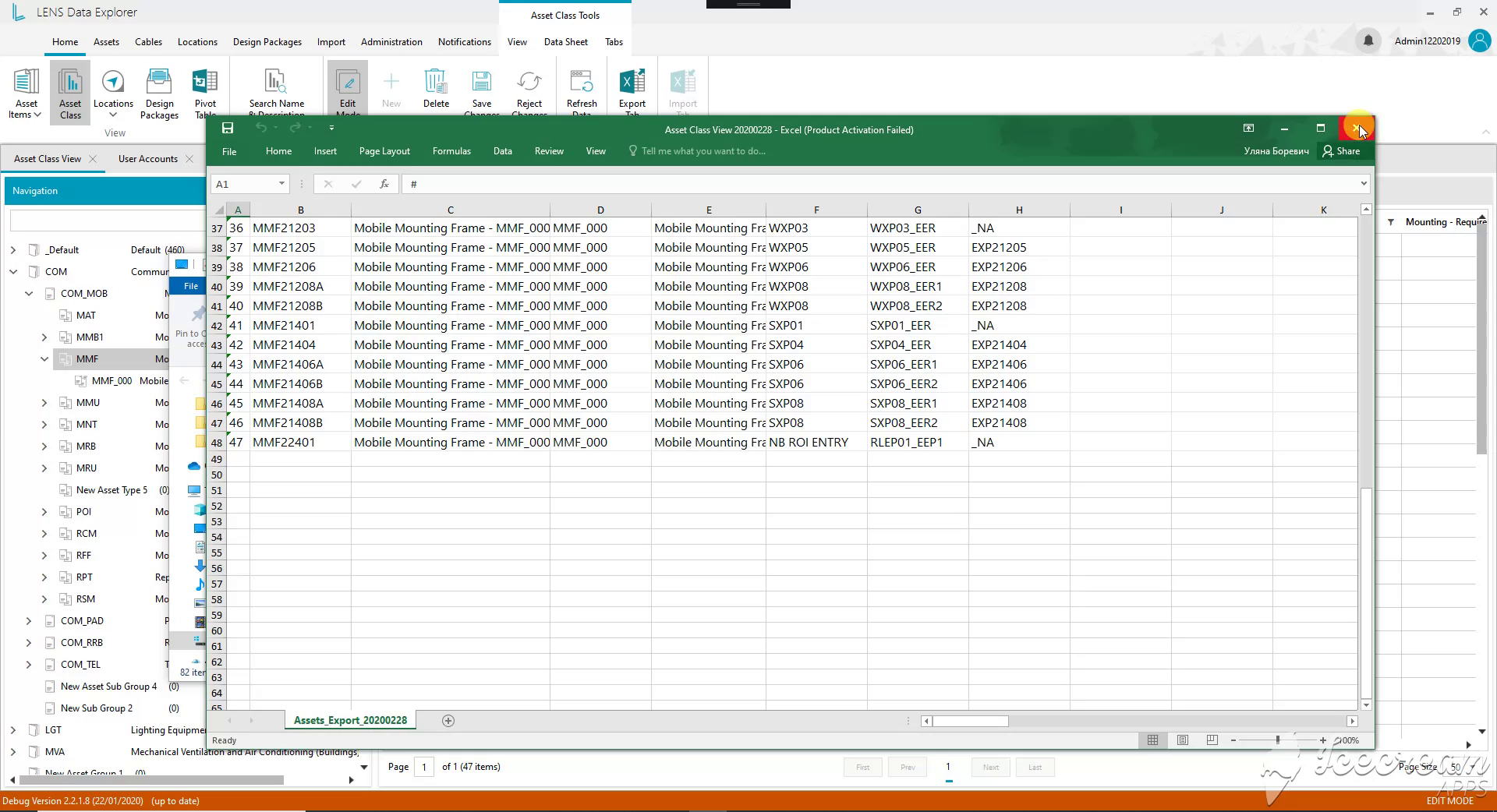

Wyeksportowany rejestr zawiera identyfikatory urządzeń, opisy, podtypy i odnośniki do lokalizacji. Zespół może sprawdzić dane w Excelu i powiązać każdy wiersz z odpowiednim rekordem LENS.

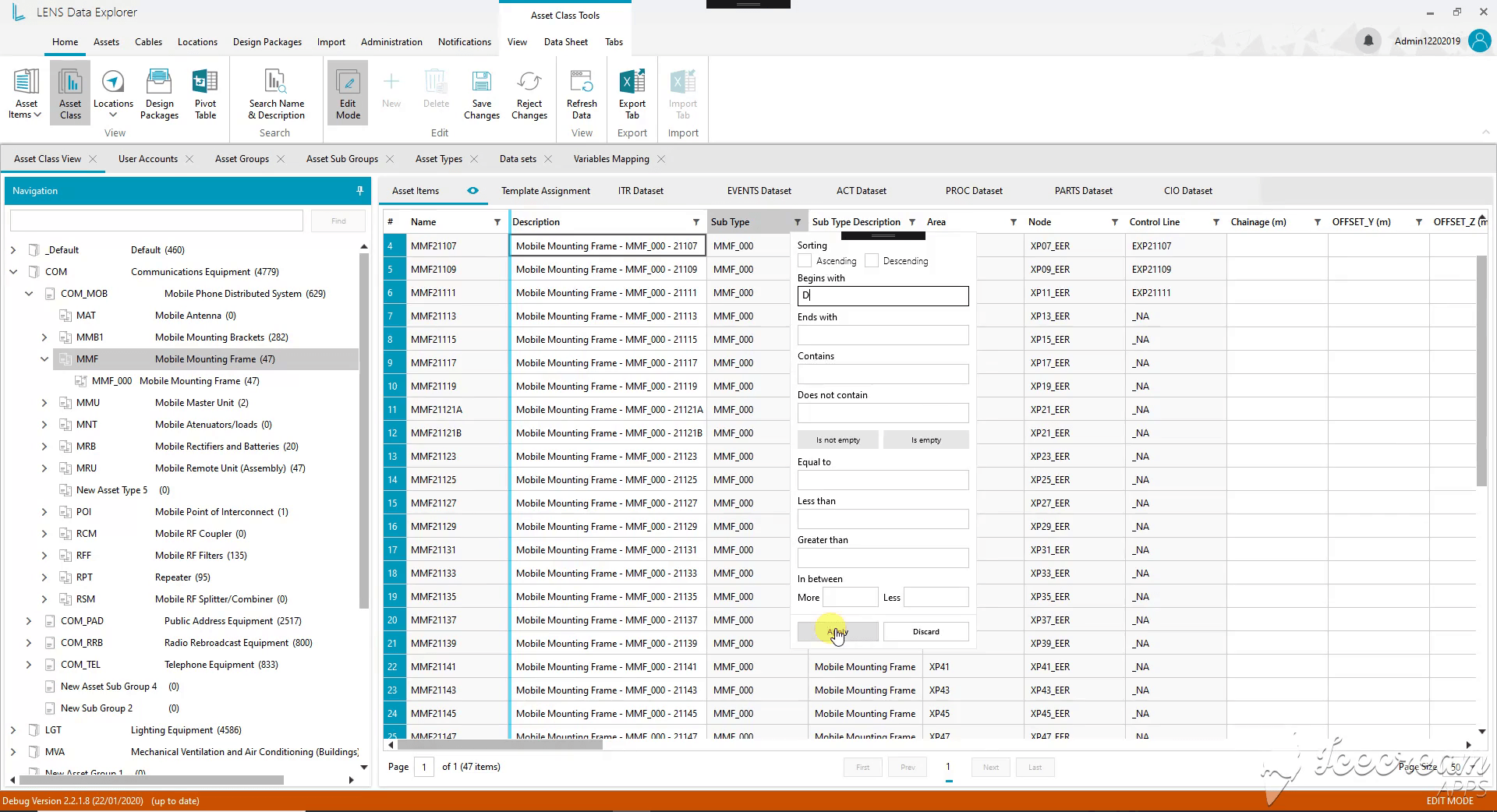

Filtr pola obsługuje dopasowanie tekstu, puste wartości i porównania liczbowe. Inżynierowie mogą wyodrębnić podzbiór danych lub odnaleźć braki przed przeglądem poszczególnych rekordów.
Różne przeglądy inżynierskie wymagają innych zestawów rekordów i kolumn, w tym wyszukiwania pustych wartości oraz możliwości użycia konfiguracji współpracownika.
Warunki pól i widoczne aktywne filtry określają wybór; kreator widoków zapisuje atrybuty inżynierskie, opcje wyświetlania i udostępniania wraz z autorem i datą.

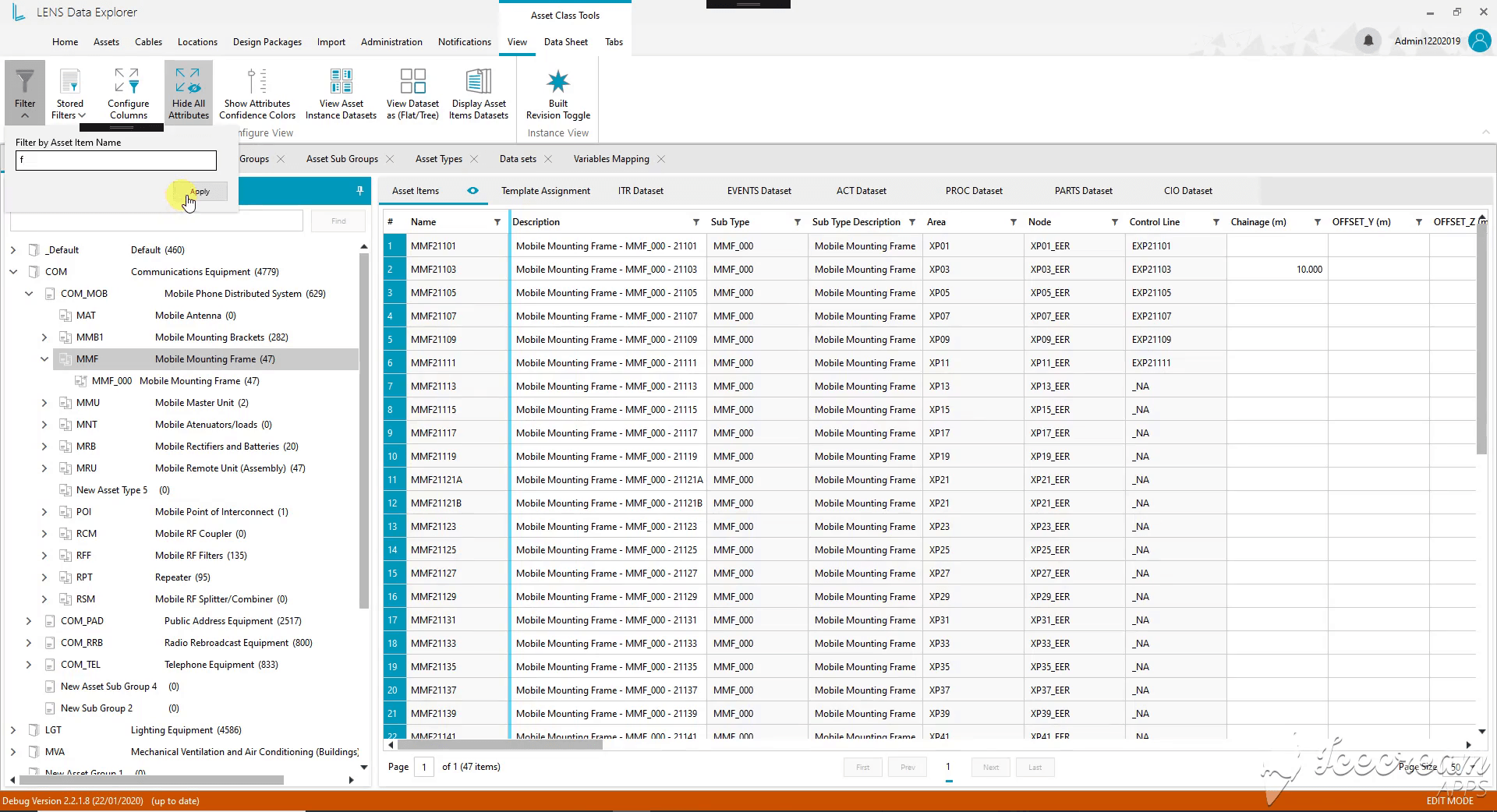

Filtr nazwy zasobu zapewnia szybki dostęp, gdy identyfikator jest już znany. Rejestr nadal pokazuje opisy, podtypy i lokalizacje ułatwiające sprawdzenie wyników.

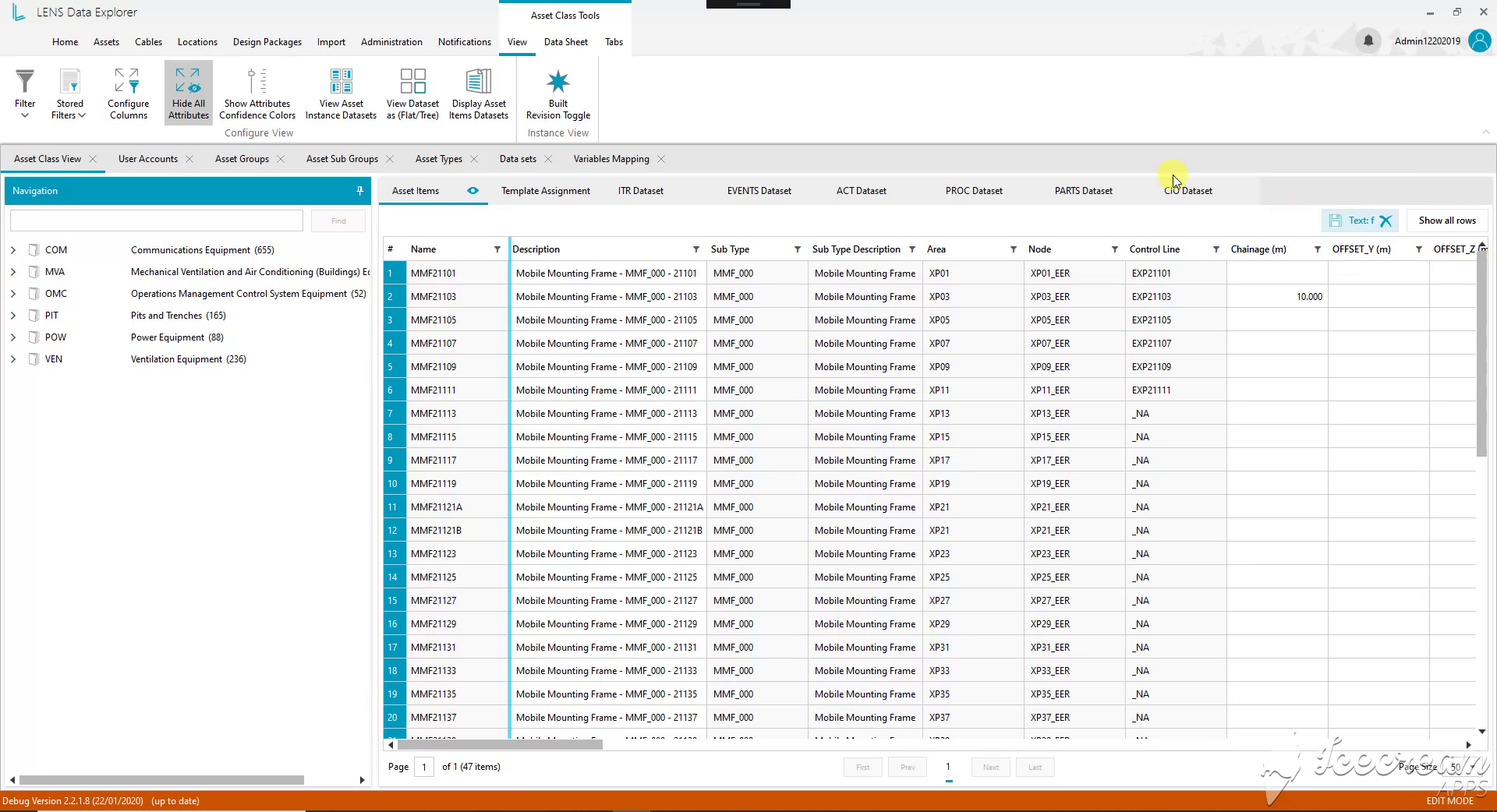

Zastosowany filtr tekstowy jest widoczny nad rejestrem wraz z opcjami usunięcia go lub wyświetlenia wszystkich wierszy. Zakres bieżącego przeglądu pozostaje jasny podczas przechodzenia między grupami urządzeń.

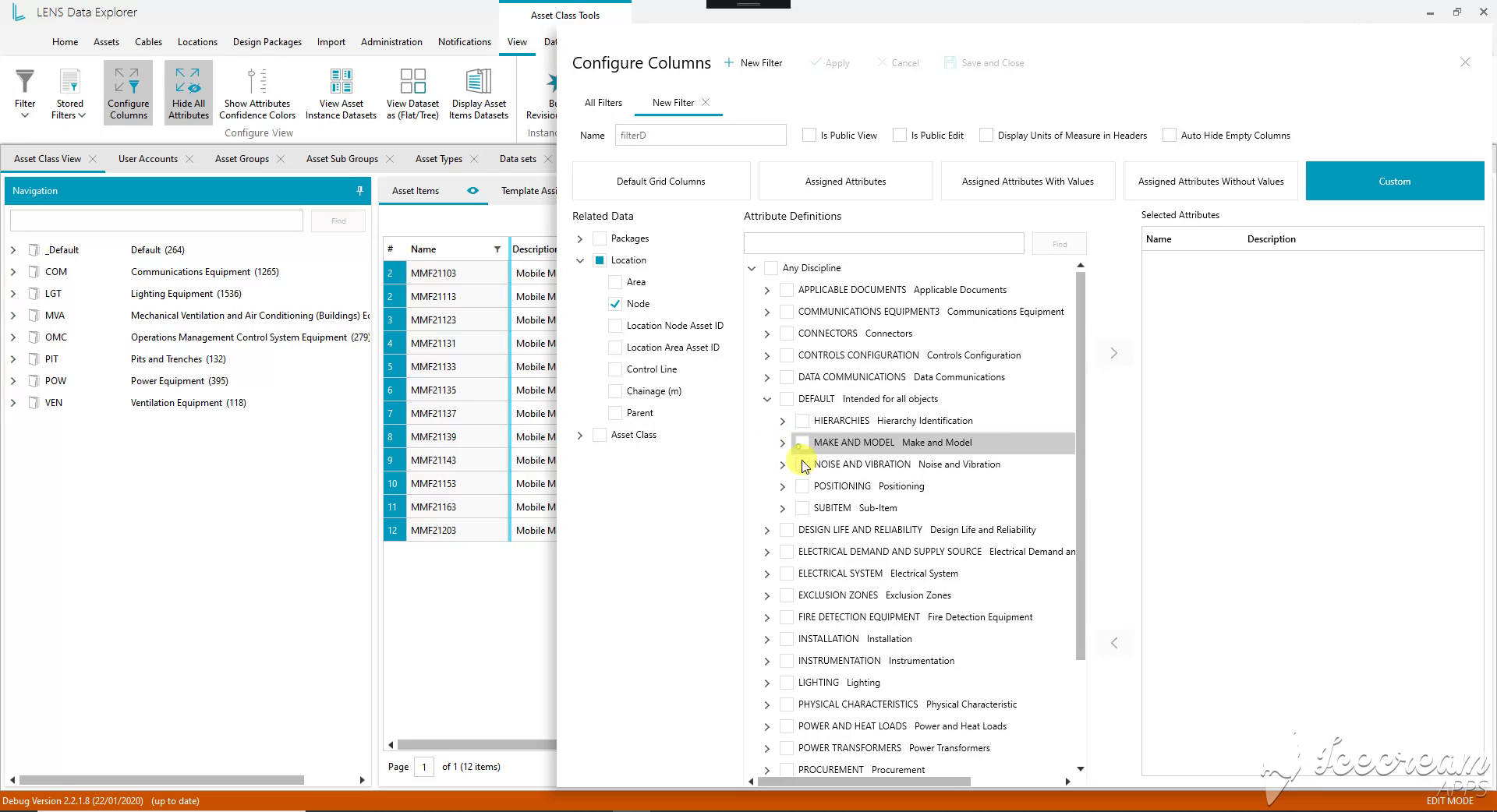

Kreator widoku łączy pola lokalizacji z wybranymi atrybutami inżynierskimi. Pozwala też wyświetlać jednostki w nagłówkach, ukrywać puste kolumny i udostępniać konfigurację innym użytkownikom.

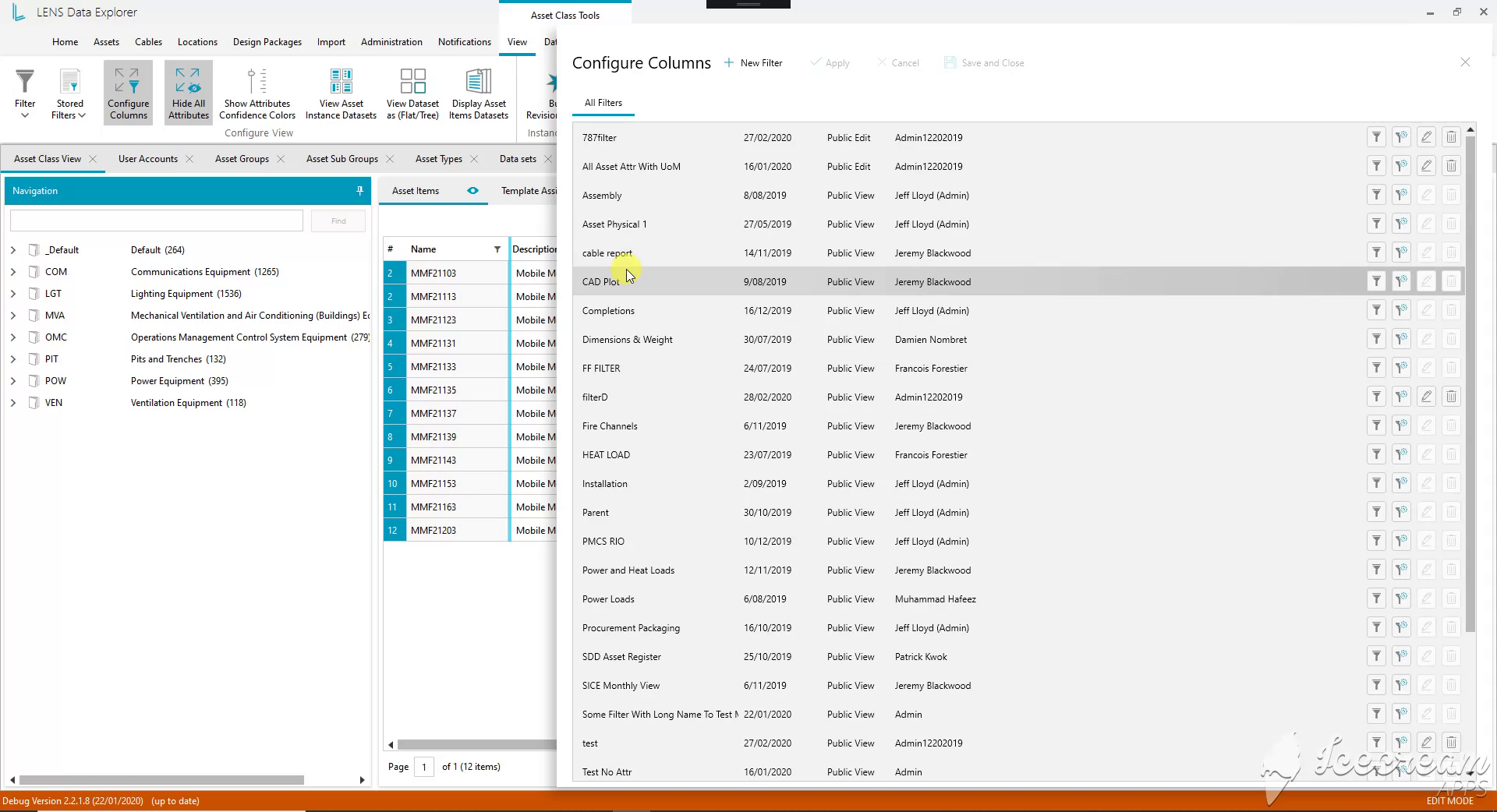

Zapisane konfiguracje obejmują m.in. raporty kablowe, zakupy i instalację. Każdy wpis pokazuje autora, datę i tryb udostępniania oraz pozwala zastosować, skopiować lub edytować konfigurację.

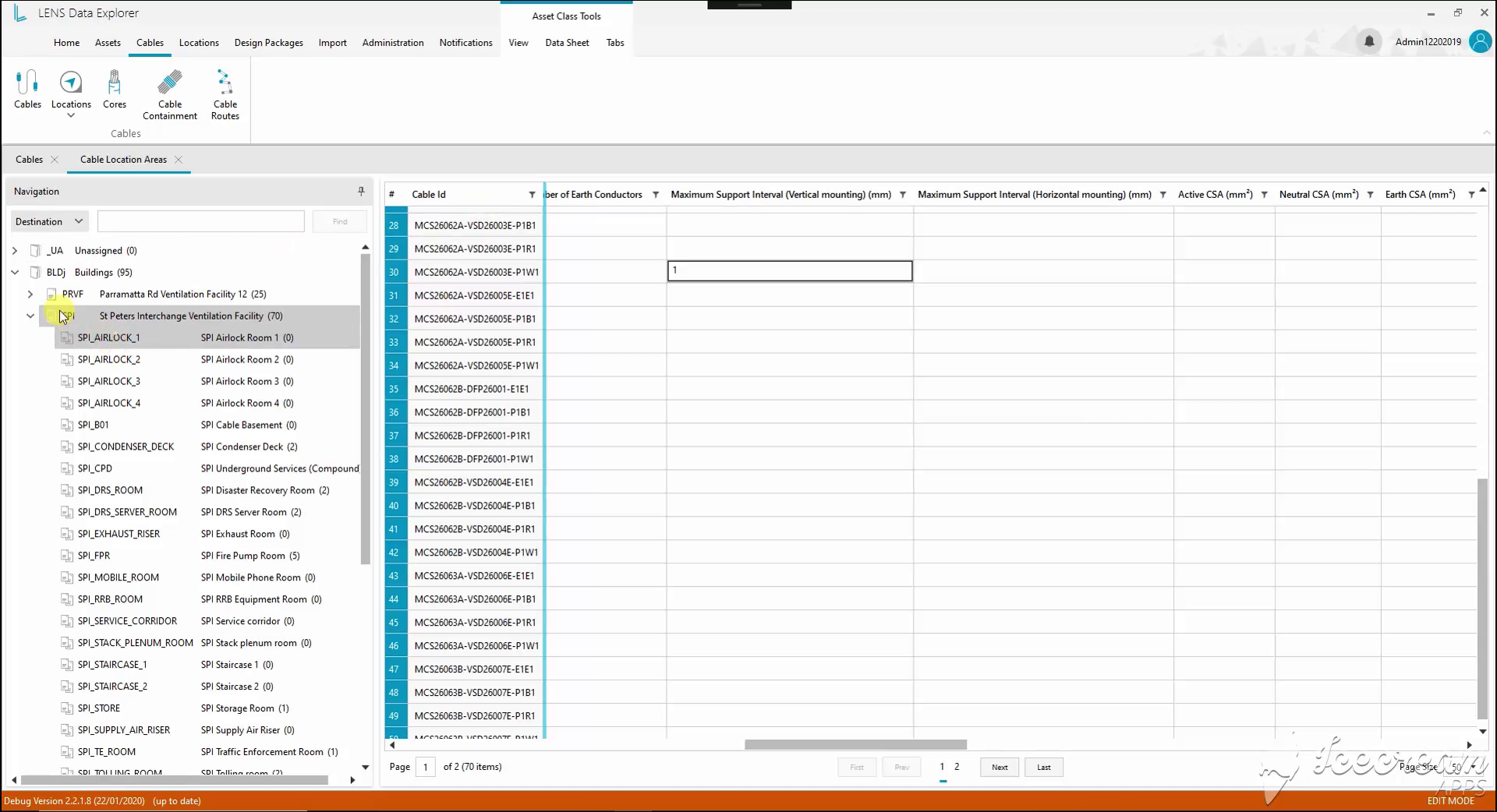

Nawigacja lokalizacyjna grupuje kable według budynków i pomieszczeń. Rejestr pokazuje właściwości instalacji, w tym odstępy podpór i przekroje przewodów, obok identyfikatora każdego kabla.
Przegląd kabla wymaga informacji o obu połączonych obiektach, trasie między nimi i fizycznych podporach tworzących system kablowy.
Rejestry według lokalizacji pokazują początek, koniec i parametry montażu, a rozwijane listy komponentów oraz konfigurator ze schematem — korytka, podpory i właściwości konstrukcji.

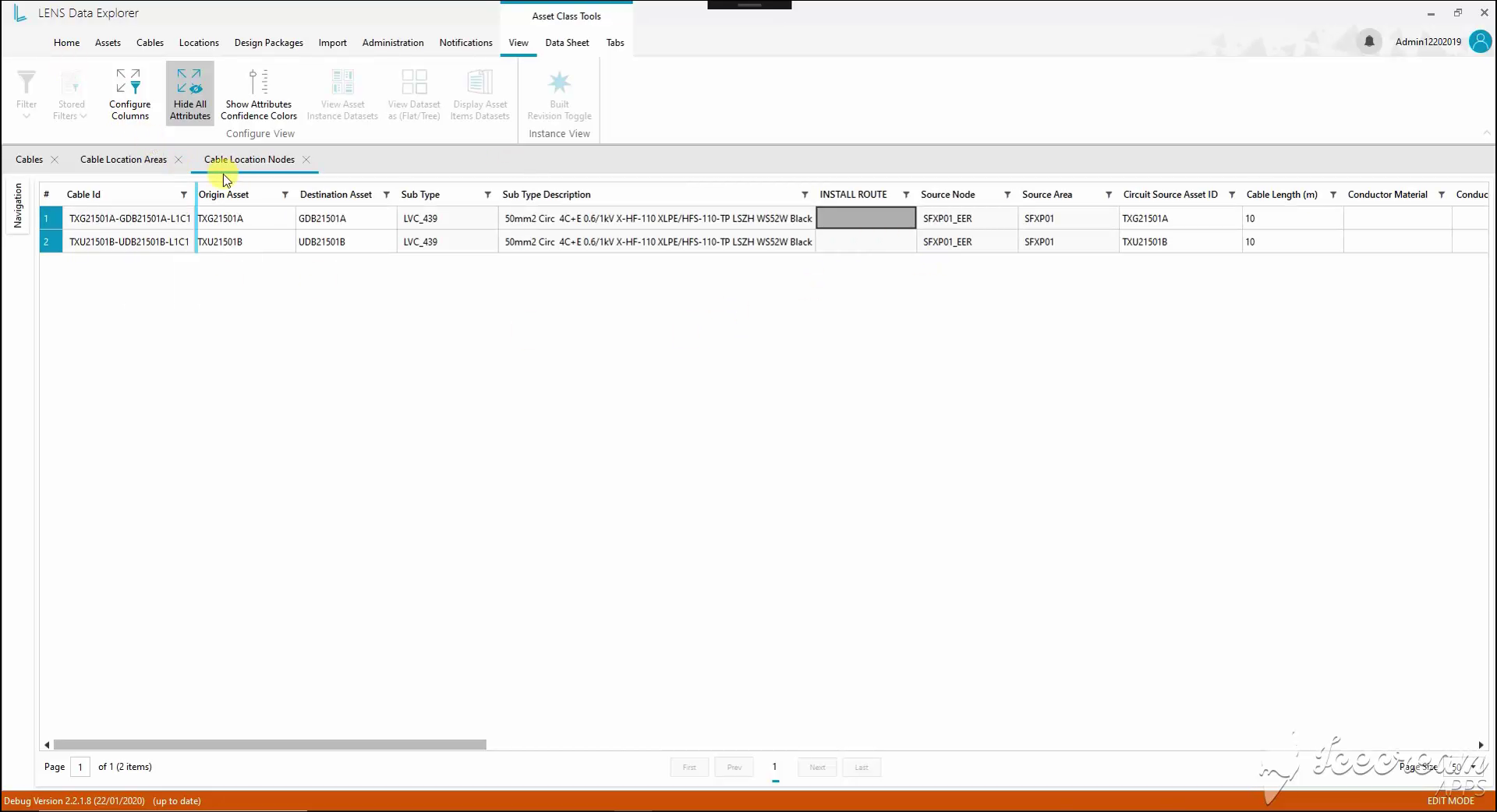

Urządzenia na początku i końcu kabla są widoczne w tym samym wierszu. Typ kabla, lokalizacja źródłowa, trasa instalacji i długość pozwalają ocenić połączenie obu zasobów.

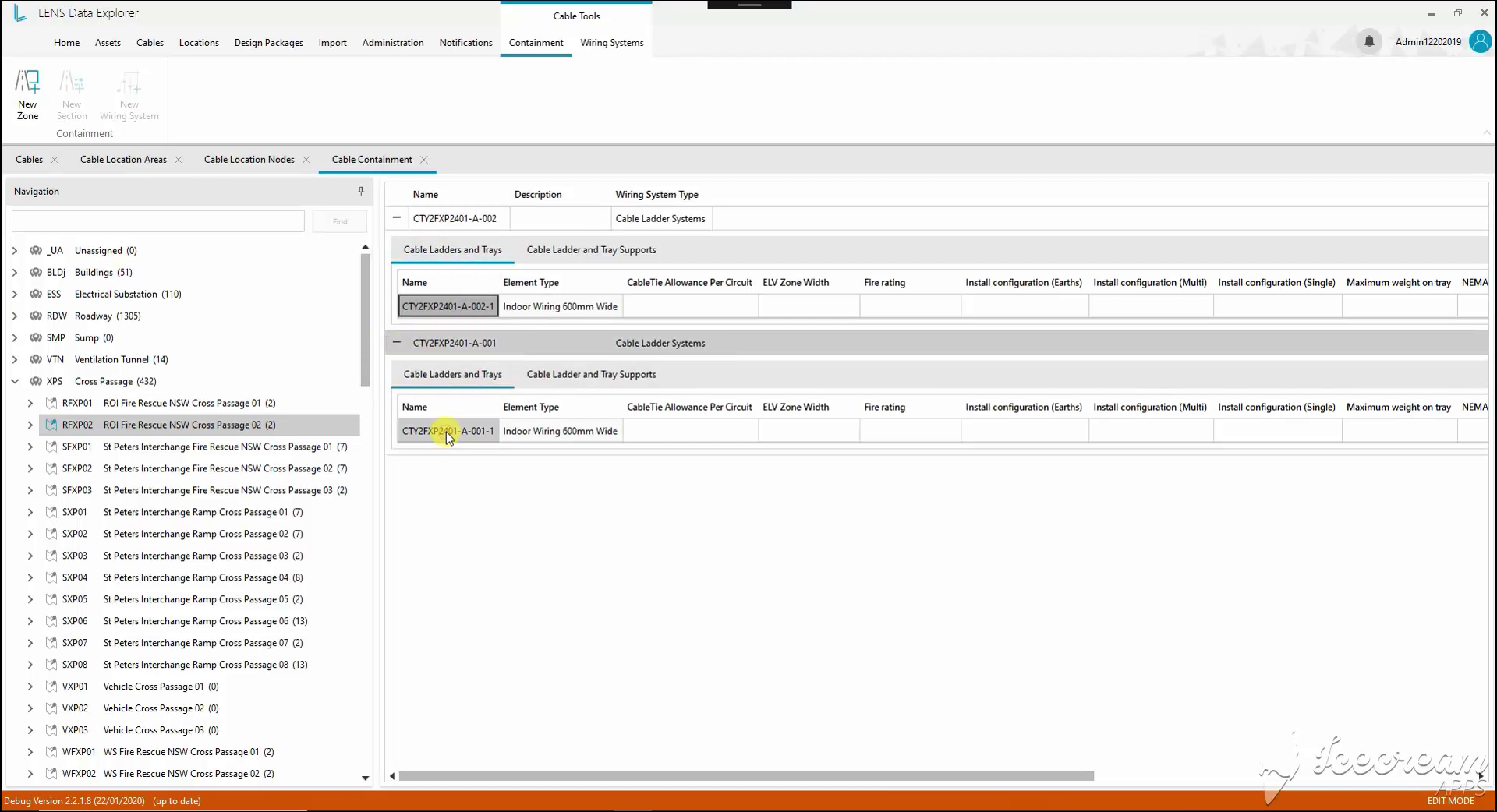

Rozwinięcie systemu okablowania pokazuje drabinki, koryta i podpory. Typ i atrybuty instalacyjne pozostają przypisane do wybranej lokalizacji, dzięki czemu komponenty można analizować w kontekście.

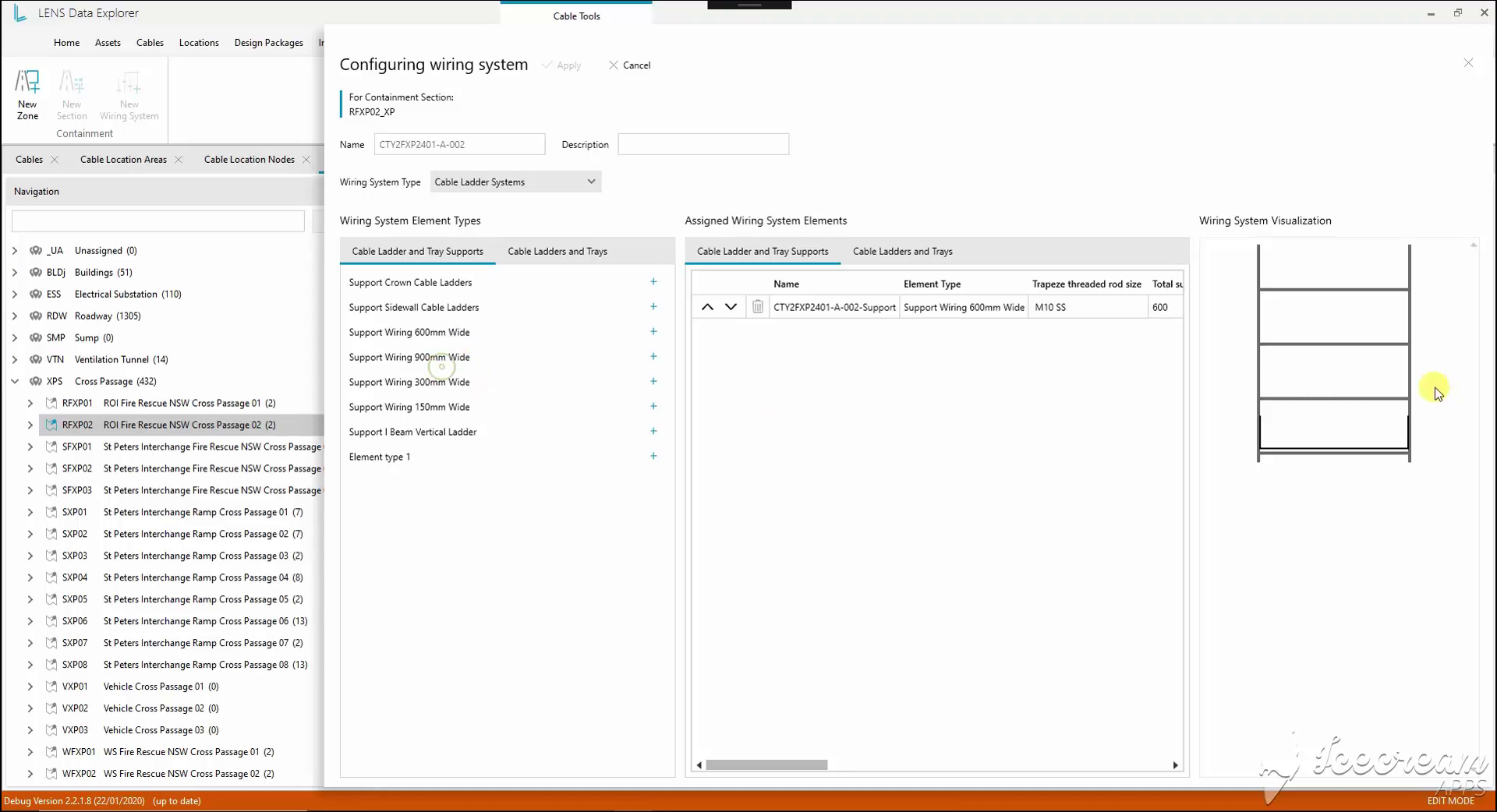

Konfigurator pokazuje dostępne typy podpór obok przypisanych elementów. Podgląd schematu towarzyszy wymiarom i właściwościom mocowania, łącząc listę komponentów z kształtem zespołu.

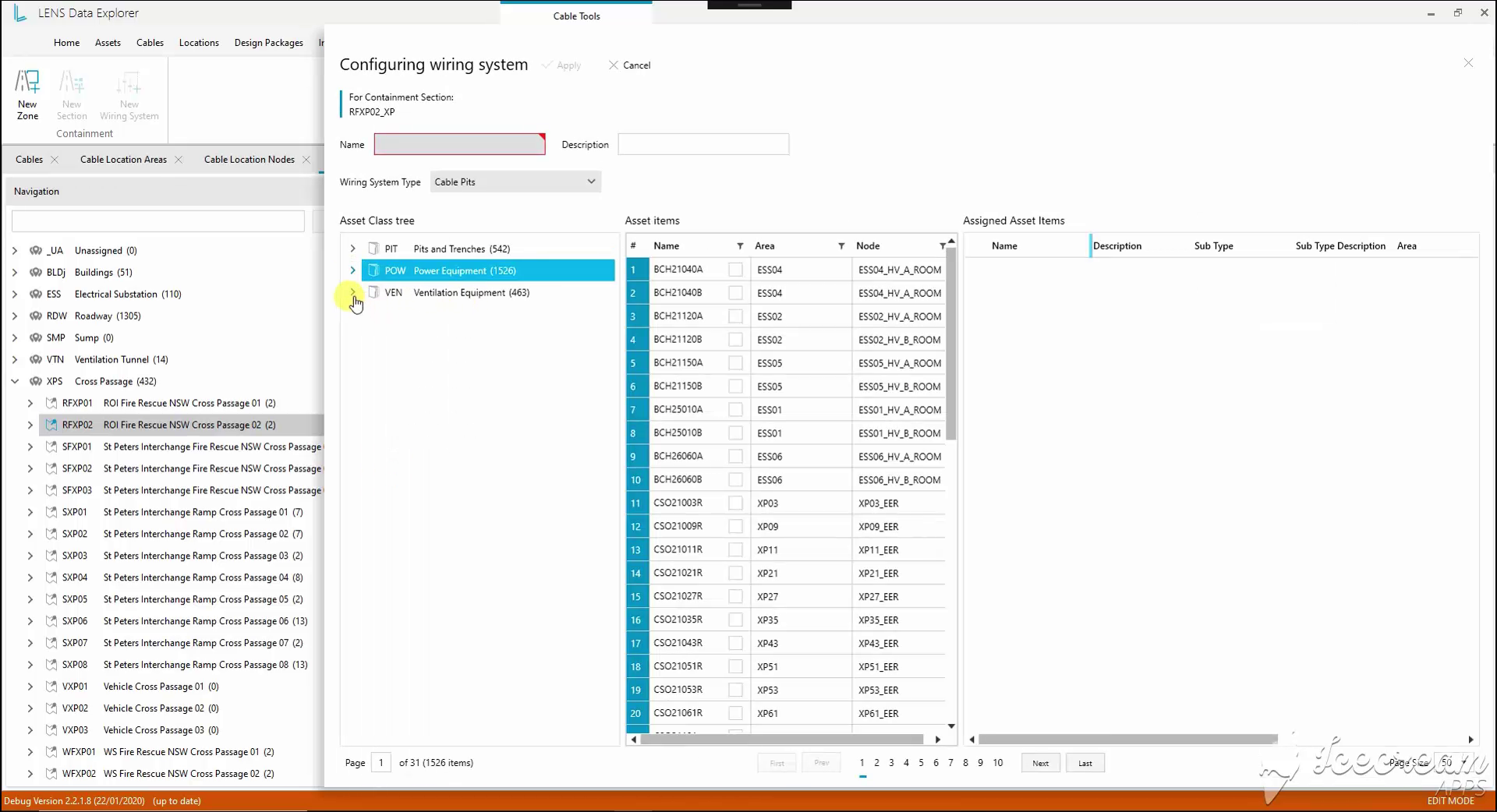

W systemie Cable Pits panel wyboru korzysta z istniejącej klasyfikacji zasobów. Inżynierowie mogą sprawdzić identyfikatory i lokalizacje przed przypisaniem rekordu do konfigurowanego odcinka trasy.
Przypisanie istniejącego obiektu do systemu kablowego wymaga sprawdzenia jego identyfikatora, wyraźnego potwierdzenia zamiany i rozmieszczenia rur w konstrukcji.
Wybór opiera się na klasyfikacji i lokalizacji obiektu, zamiana wymaga potwierdzenia lub anulowania, a edytor bloku rur łączy siatkę współrzędnych z listą przypisanych komponentów.

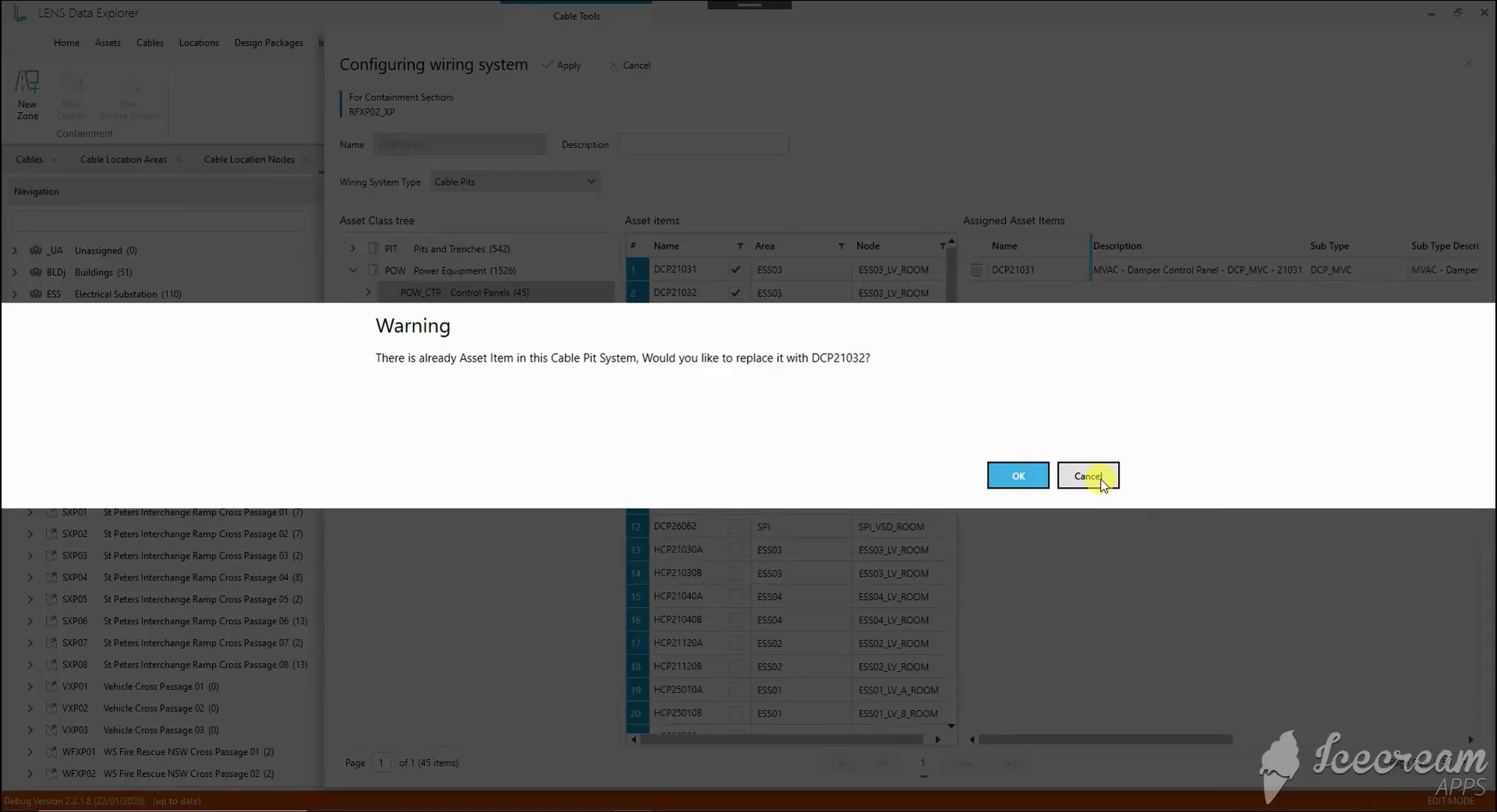

Gdy system Cable Pits zawiera już zasób, wybór kolejnego wywołuje ostrzeżenie o zastąpieniu. Inżynier może potwierdzić nowe przypisanie lub anulować i zachować obecny komponent.

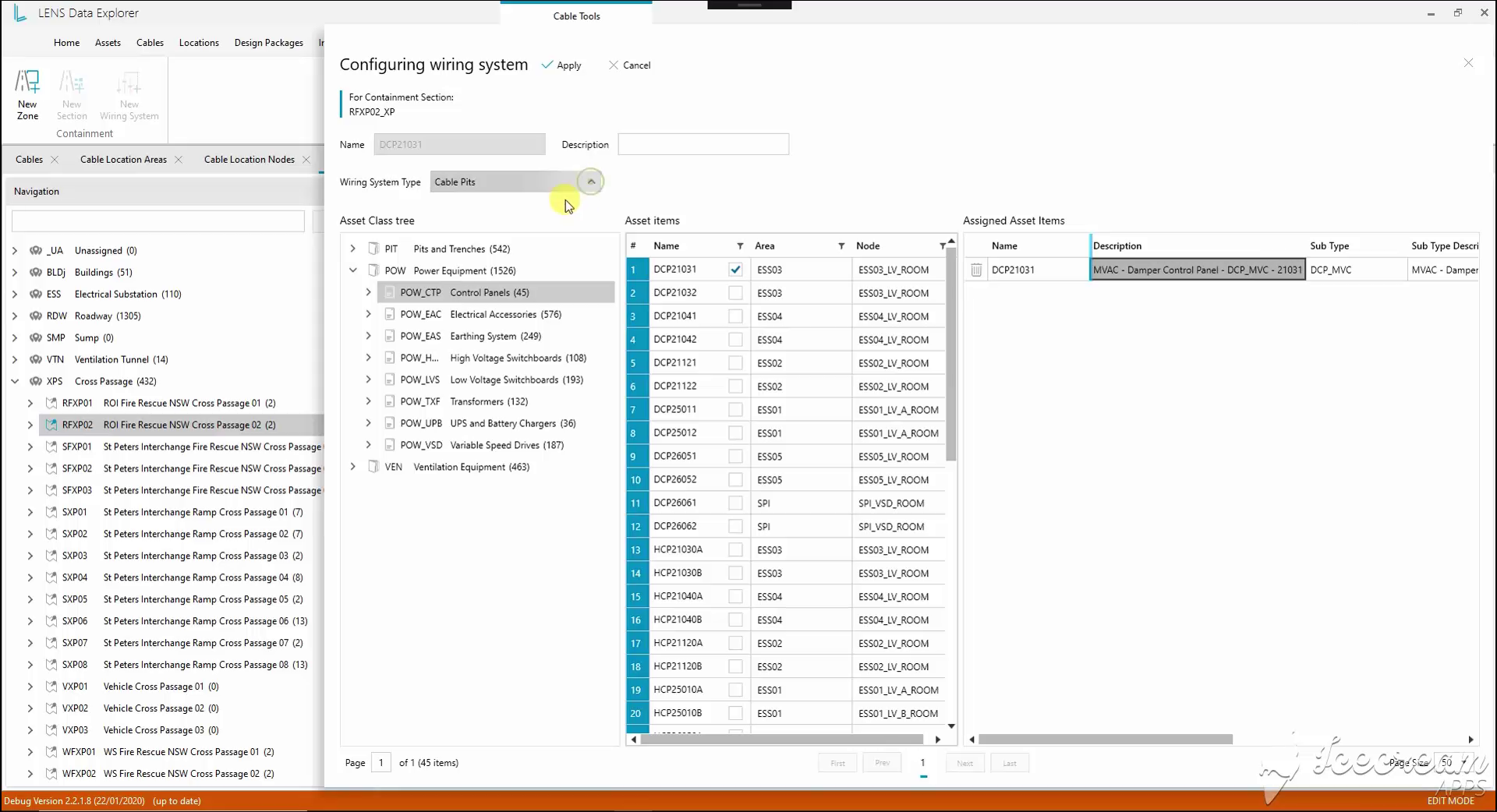

Wybrany zasób pojawia się na liście przypisań z opisem i podtypem. Jego pierwotna pozycja w drzewie urządzeń pozostaje widoczna, ułatwiając weryfikację wyboru przed zastosowaniem.

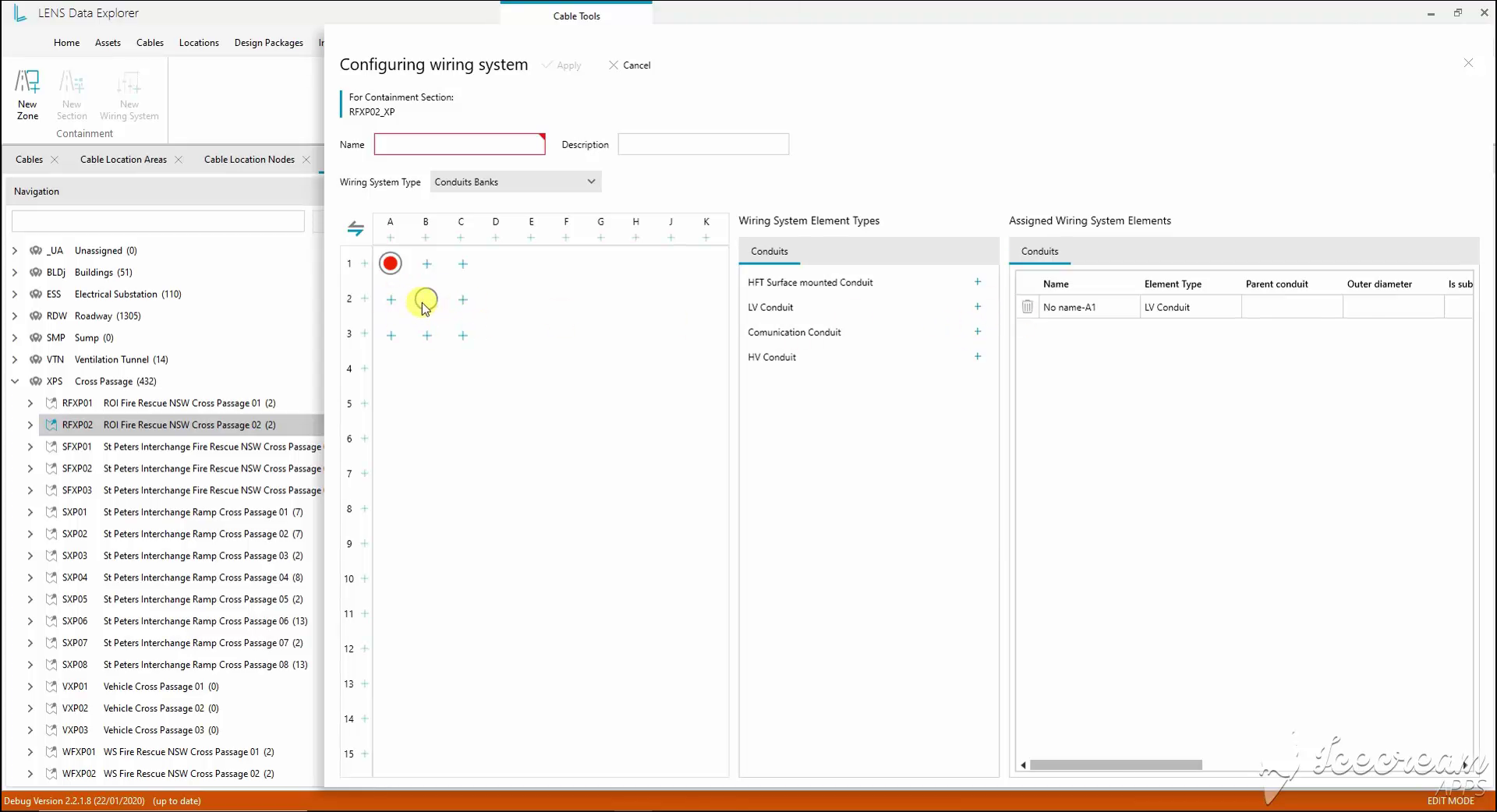

Siatka współrzędnych rozmieszcza rury osłonowe w bloku. Sąsiedni katalog zawiera typy niskonapięciowe, wysokonapięciowe i telekomunikacyjne; lista przypisanych elementów przechowuje średnice i powiązania nadrzędne.

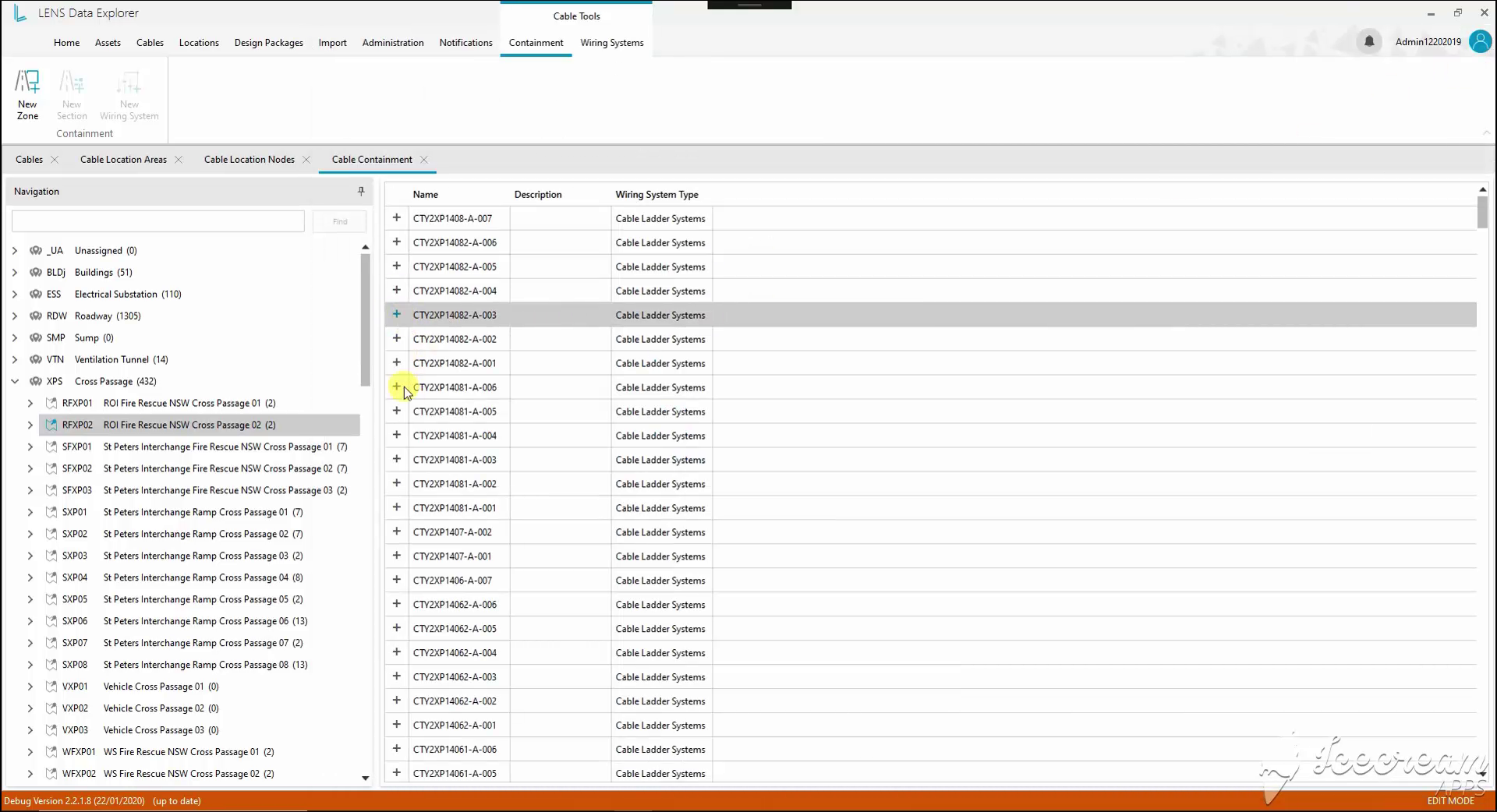

Drzewo lokalizacji prowadzi do listy nazwanych systemów okablowania. Każdy wiersz można rozwinąć, aby sprawdzić komponenty, zachowując kontekst lokalizacji podczas przechodzenia do szczegółów konstrukcyjnych.
Konstrukcje kablowe wymagają nazwanych stref i sekcji powiązanych z fizyczną lokalizacją oraz specyfikacji komponentów dostępnej do sprawdzenia.
Drzewo lokalizacji prowadzi do rozwijanych systemów; formularze tworzenia zachowują strefę nadrzędną i lokalizację, a wiersze sekcji pokazują materiał, średnicę i współczynnik wypełnienia.

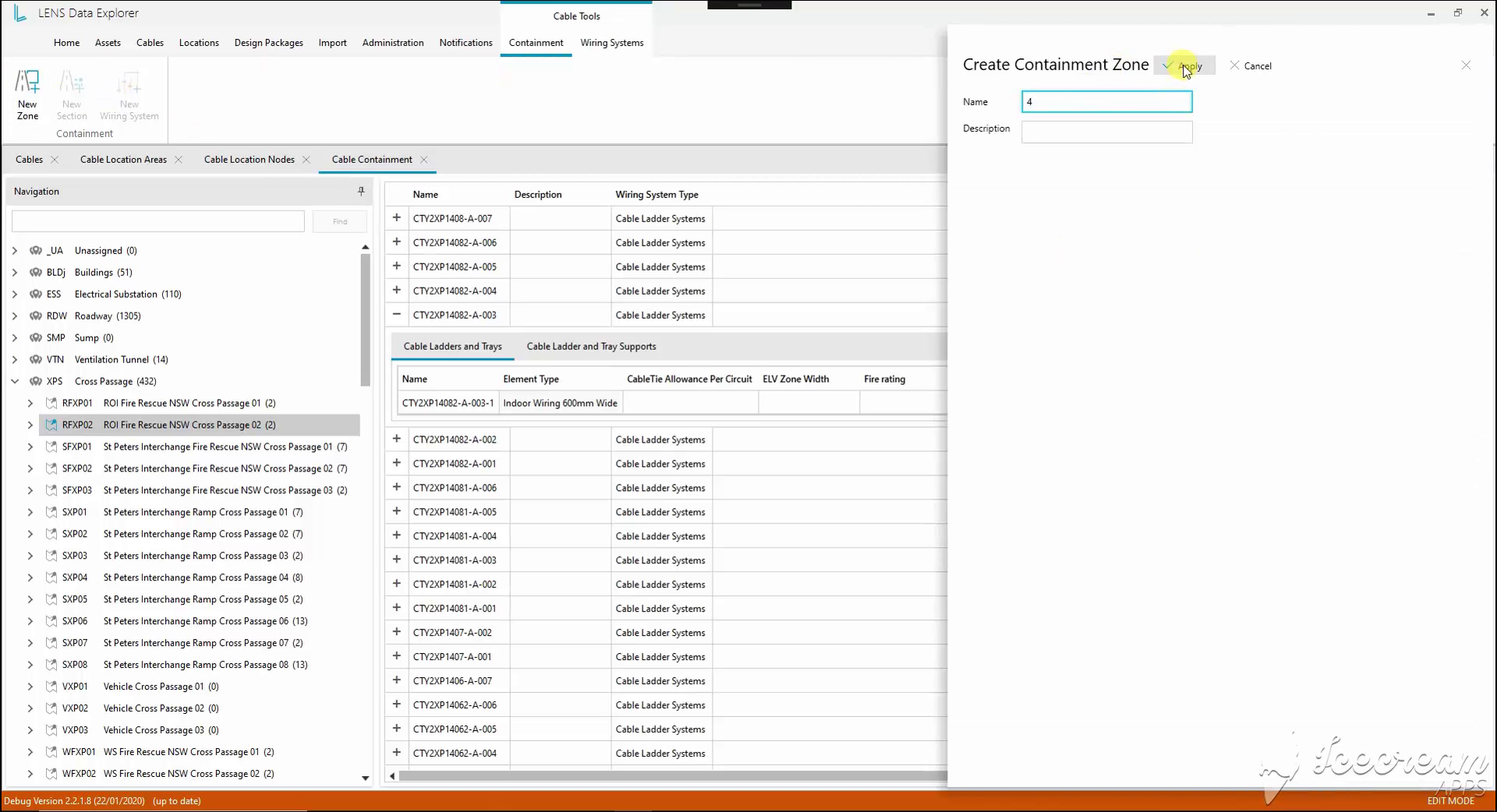

Niewielki panel boczny przyjmuje nazwę i opis nowej strefy. Rejestr tras kablowych pozostaje widoczny w tle, zachowując kontekst podczas definiowania strefy.

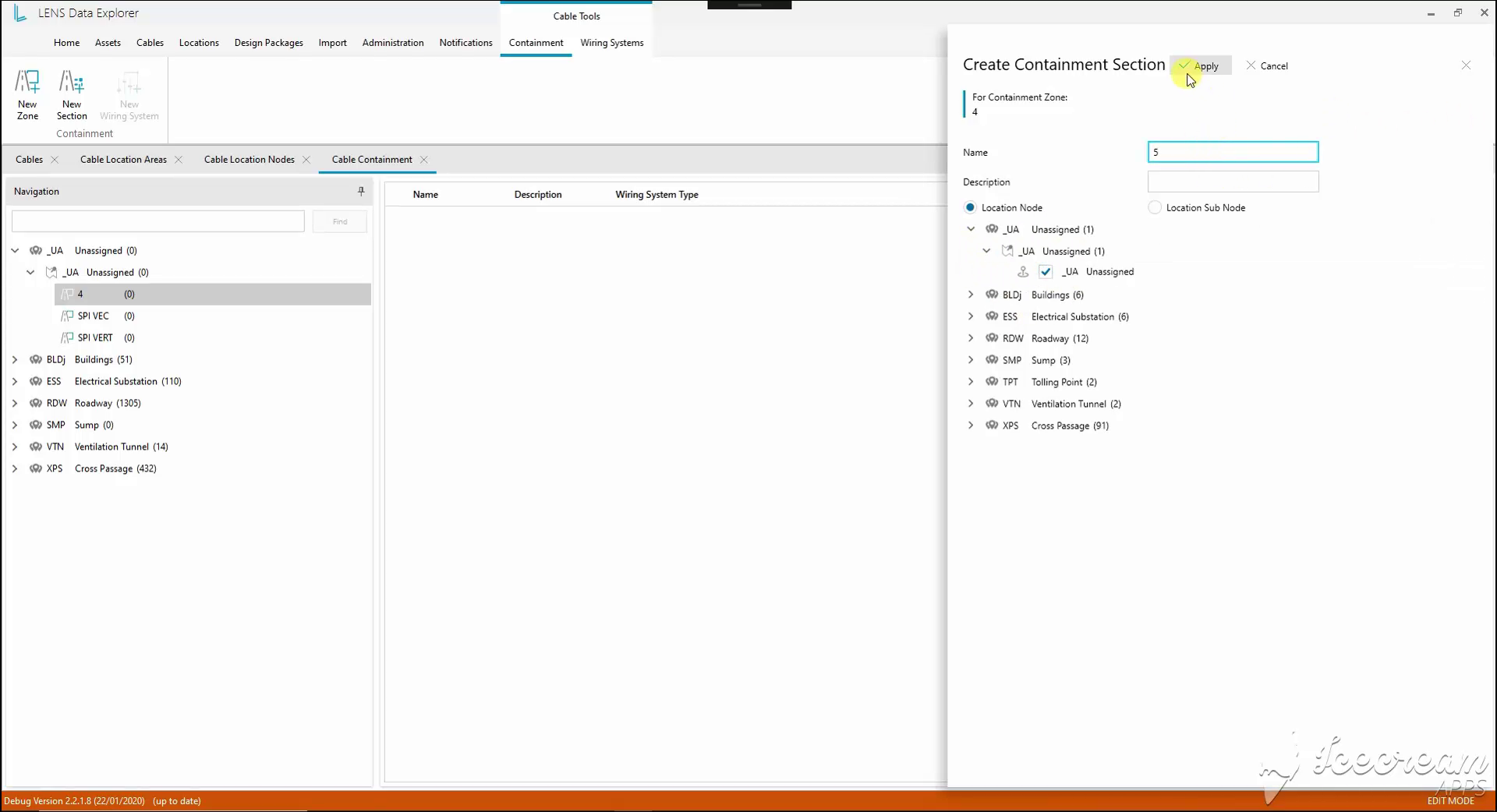

Formularz odcinka pokazuje strefę nadrzędną i wybór lokalizacji. Inżynierowie mogą wybrać węzeł lub podwęzeł, łącząc nowy odcinek trasy z hierarchią infrastruktury.

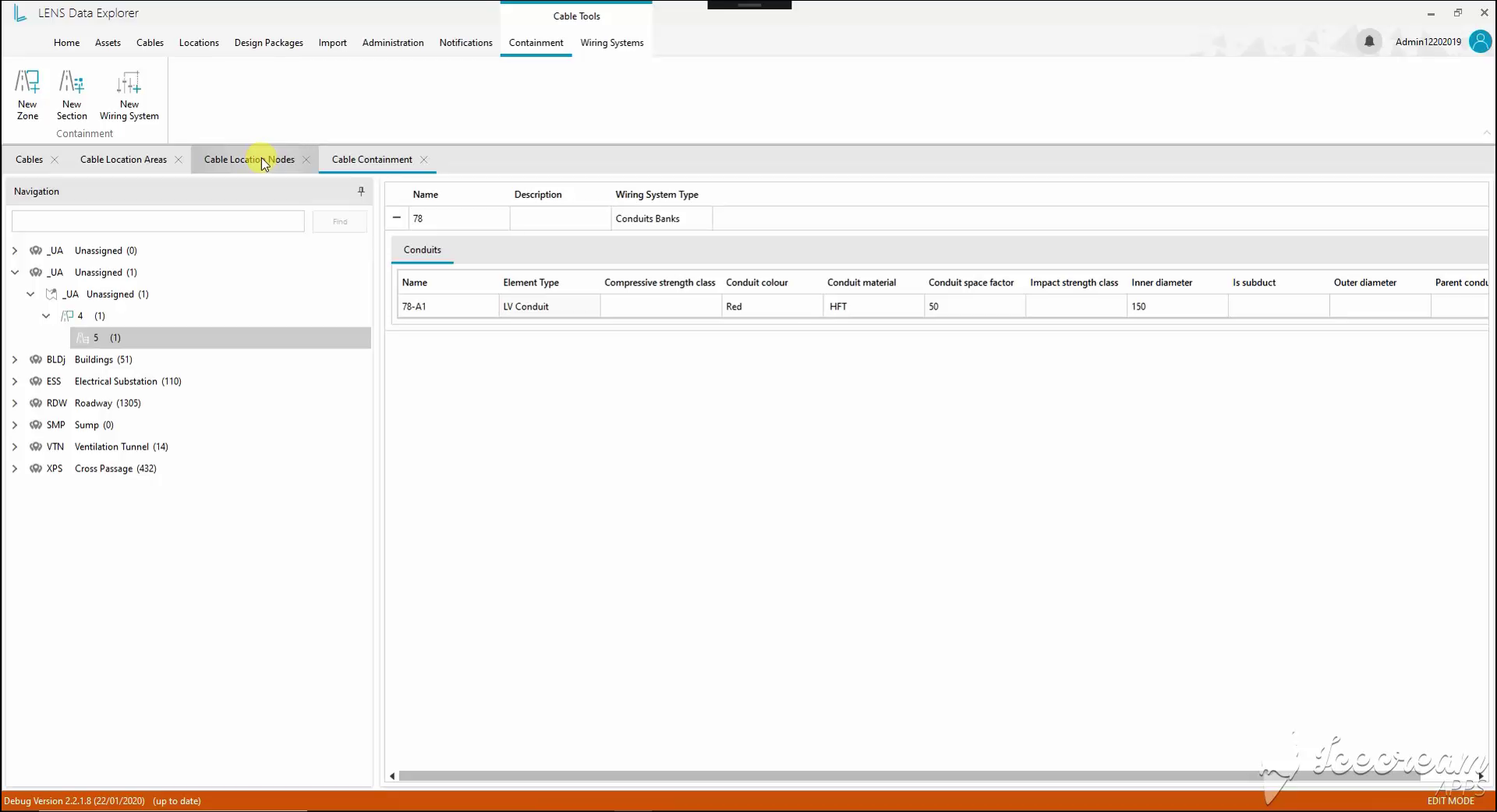

Otwarcie odcinka pokazuje rury osłonowe przypisane do jego systemu okablowania. Materiał, kolor, średnica wewnętrzna i współczynnik zajęcia miejsca są dostępne w wierszu komponentu do weryfikacji specyfikacji.

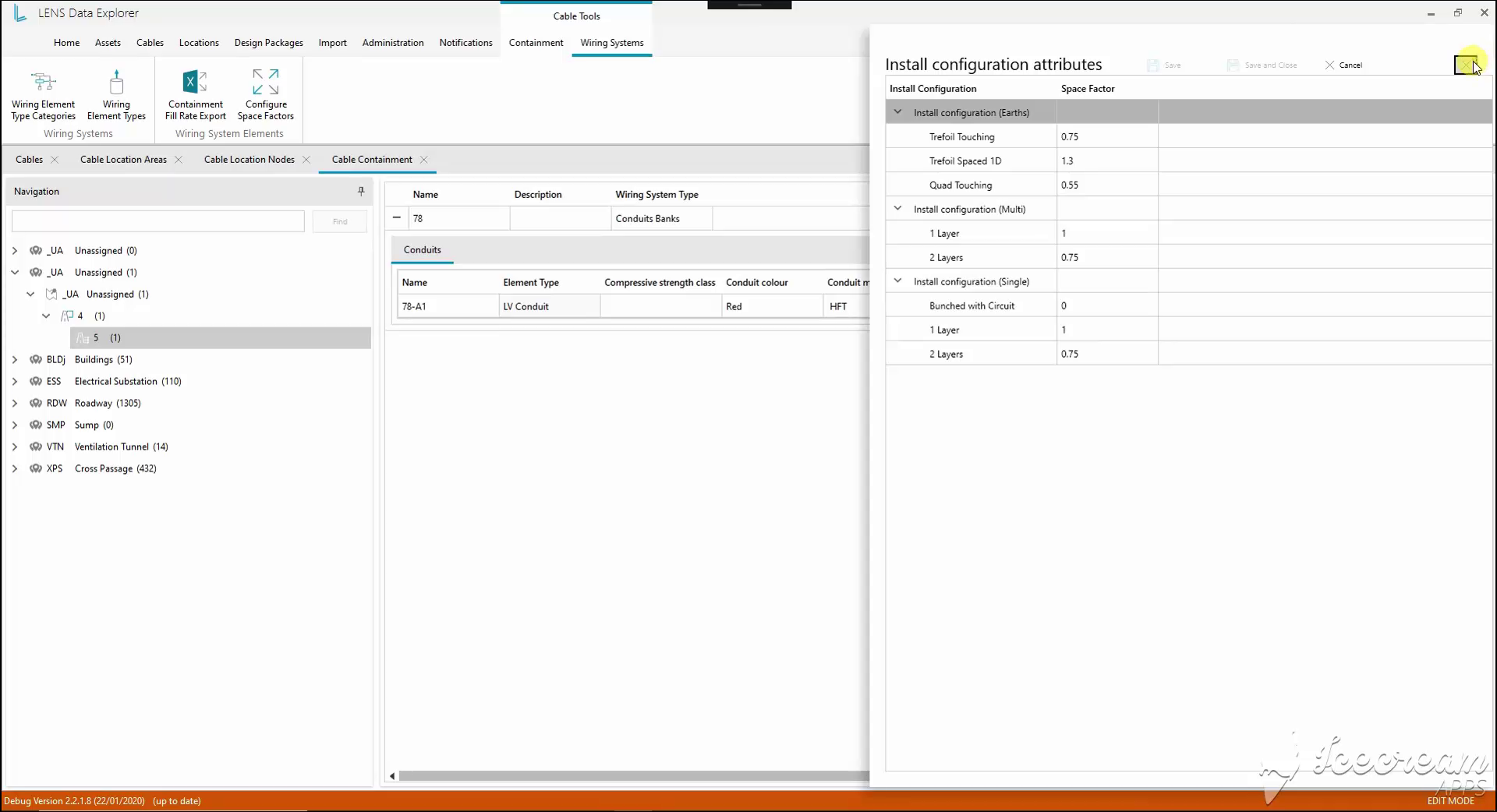

Układy instalacyjne są pogrupowane dla kabli uziemiających, wielożyłowych i jednożyłowych. Każdy układ ma współczynnik zajęcia miejsca, dzięki czemu założenia różnych wariantów są widoczne w jednej tabeli konfiguracji.
Ocena wypełnienia konstrukcji kablowych wymaga jawnych współczynników montażowych i definicji komponentów, a każda wartość raportu musi odnosić się do konkretnego elementu.
Tabele konfiguracji przechowują układy montażowe i atrybuty komponentów; raport wypełnienia w Excelu zachowuje obszar, strefę, sekcję, system i element dla każdej wartości procentowej.

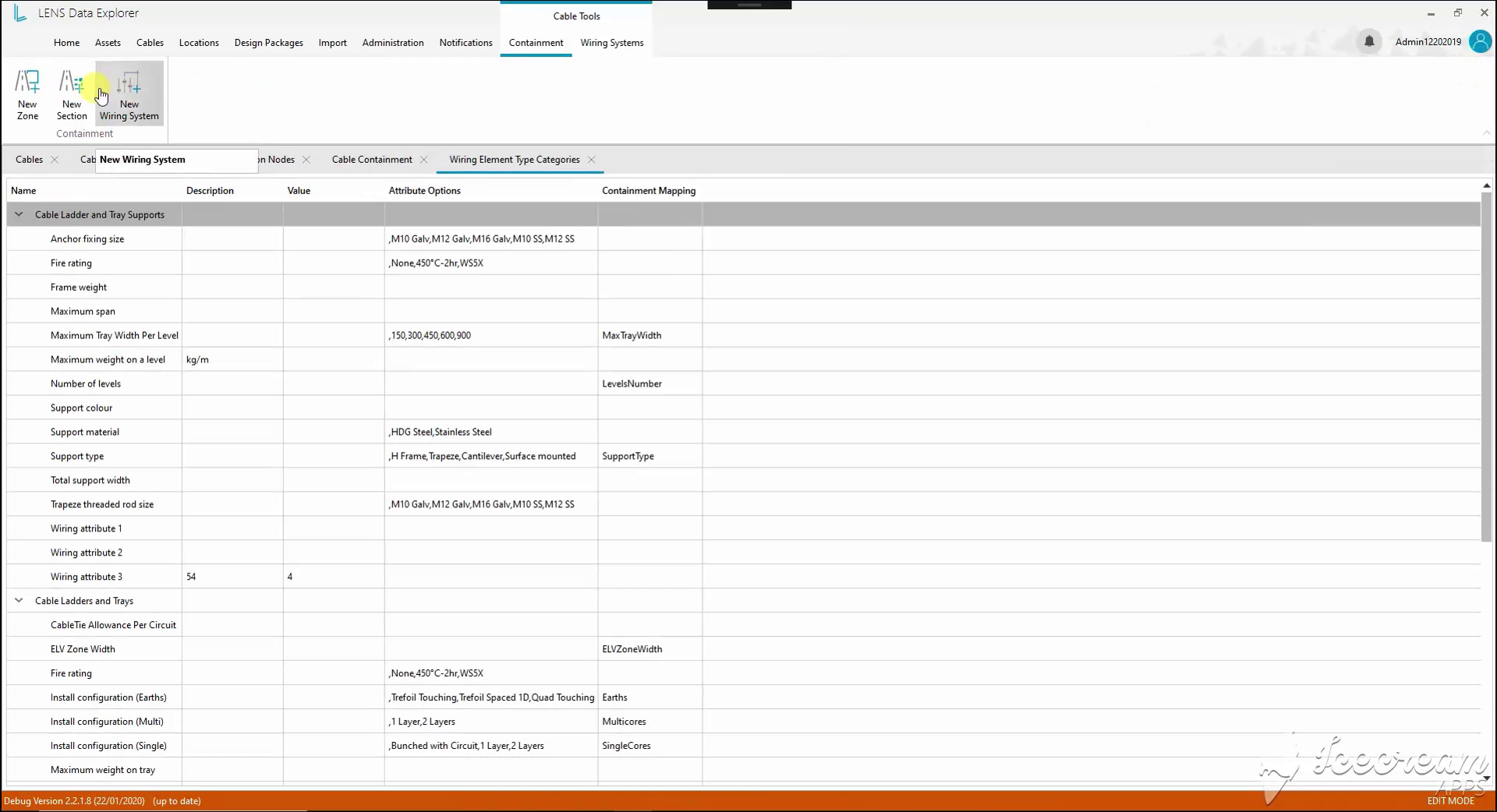

Słownik komponentów obejmuje rozmiary mocowań, materiały podpór, odporność ogniową i warianty instalacji. Wybory atrybutów i mapowania tras określają wykorzystanie tych właściwości w elementach systemu okablowania.

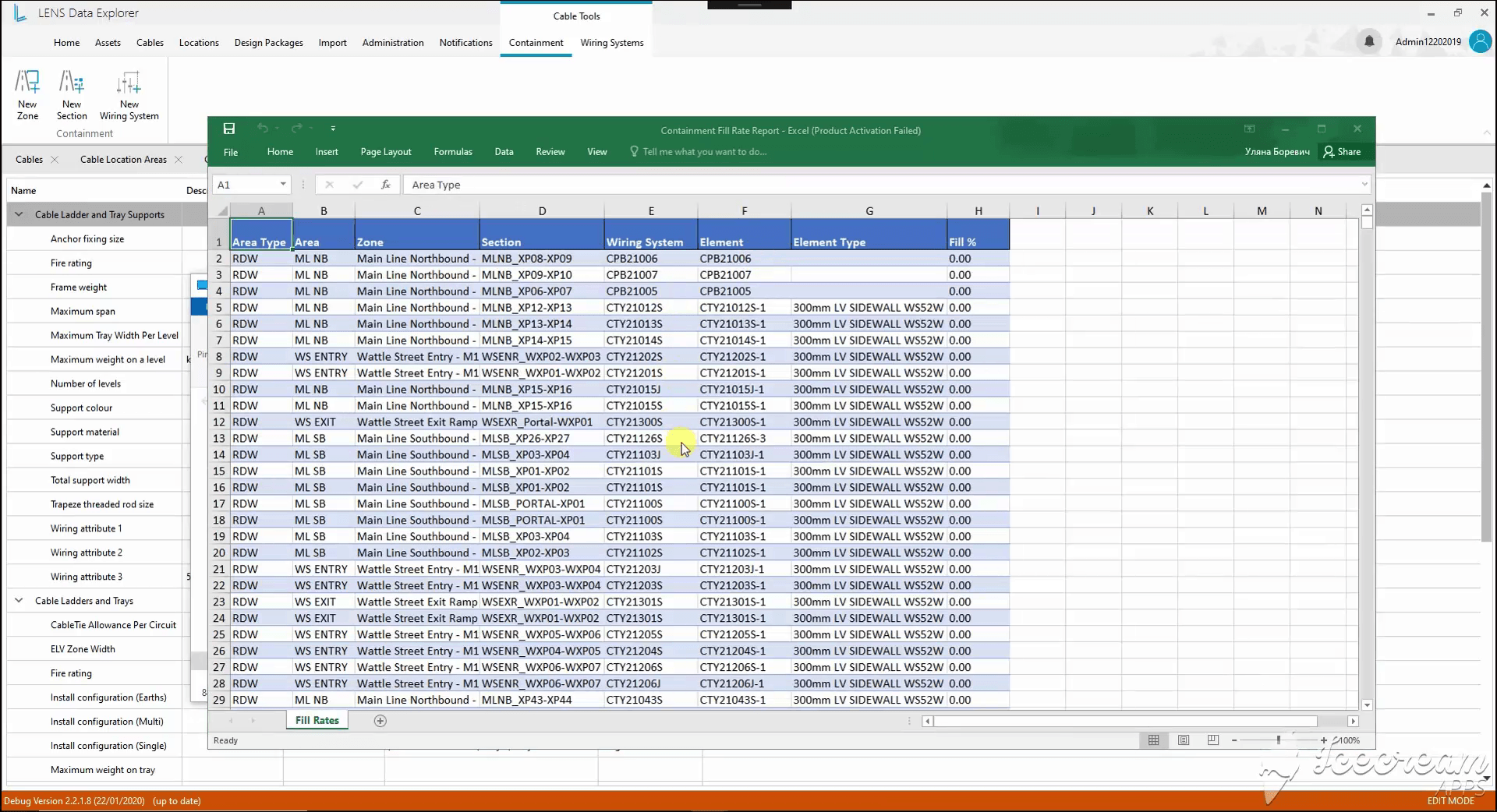

Raport Excel łączy procent wypełnienia z obszarem, strefą, odcinkiem, systemem okablowania i elementem. Każdą wartość można prześledzić do konkretnej części konstrukcji trasy.

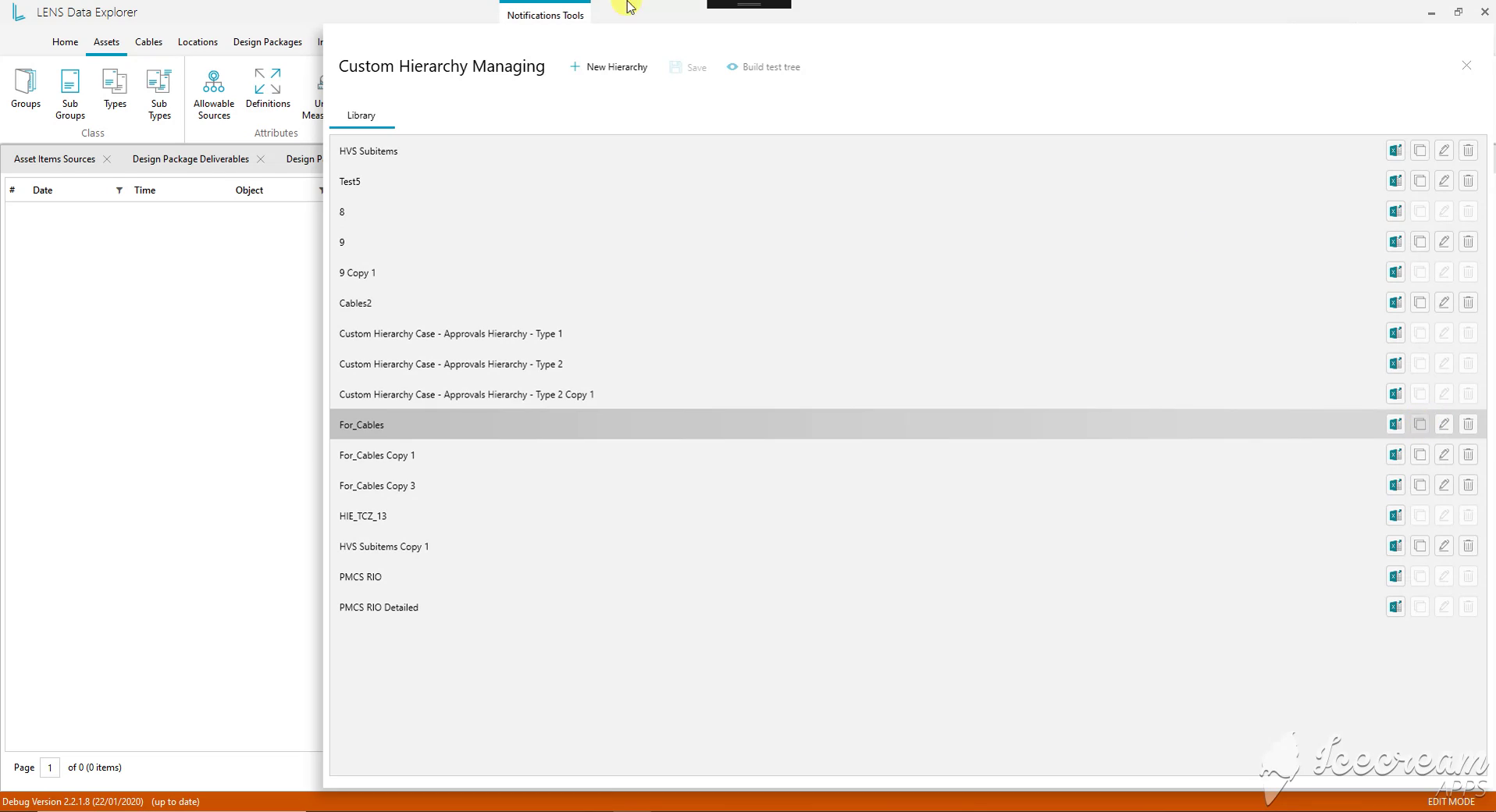

Biblioteka hierarchii przechowuje nazwane konfiguracje do różnych zadań inżynierskich. Kopiowanie, edycja i eksport pozwalają ponownie użyć struktury lub opracować osobną wersję do kolejnego przeglądu.
Zespoły inżynierskie potrzebują różnych sposobów grupowania tego samego wyposażenia i możliwości sprawdzenia reguł klasyfikacji przed użyciem hierarchii.
Biblioteka i kreator hierarchii definiują źródła, poziomy i filtry, pokazują drzewo z liczbą rekordów oraz wyodrębniają nieprzypisane rekordy do sprawdzenia.

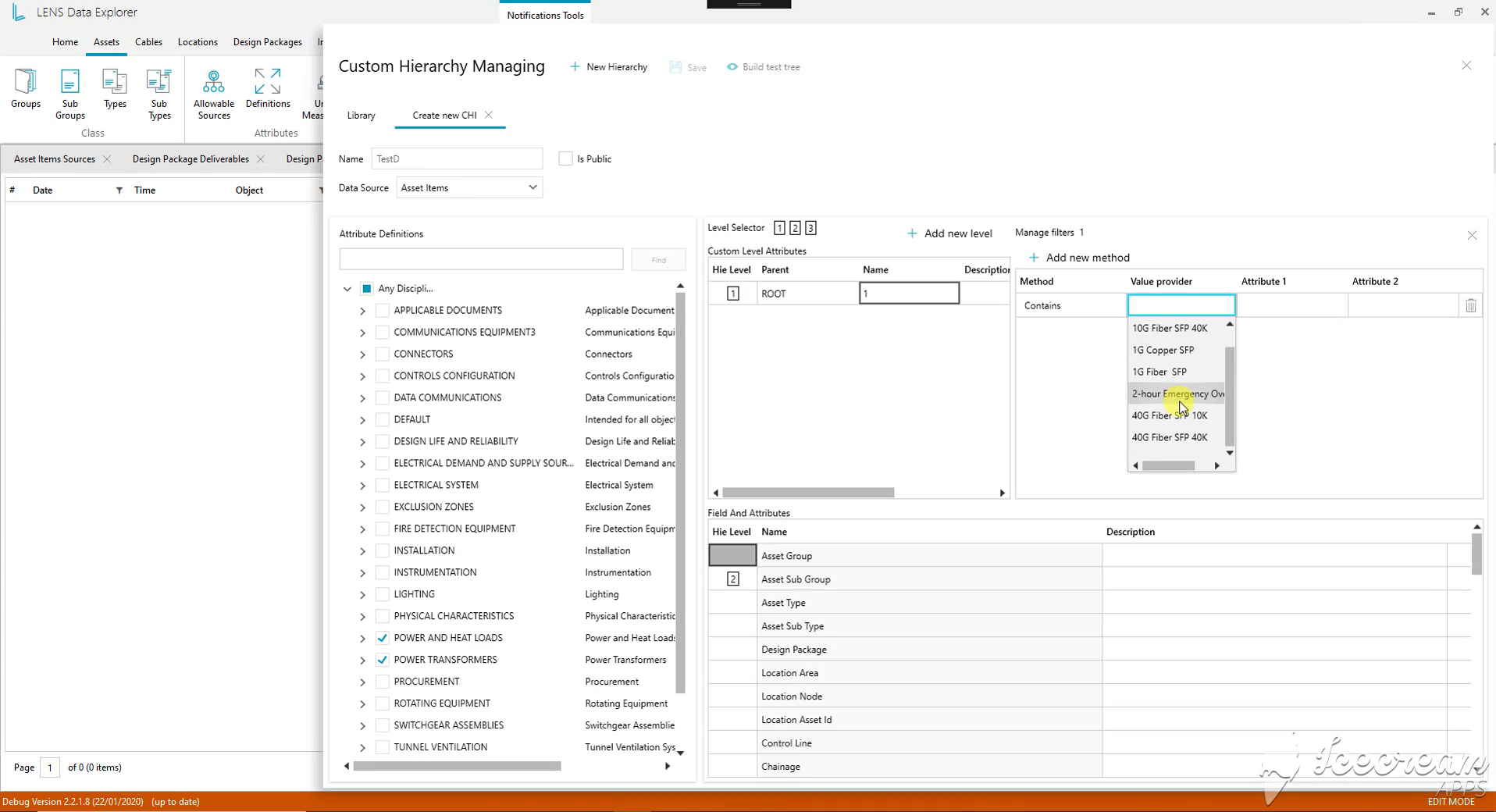

Kreator łączy źródło danych, poziomy hierarchii, pola zasobów i wybrane atrybuty. Metody filtrowania na każdym poziomie określają, które rekordy należą do jednej grupy, jasno pokazując reguły grupowania.

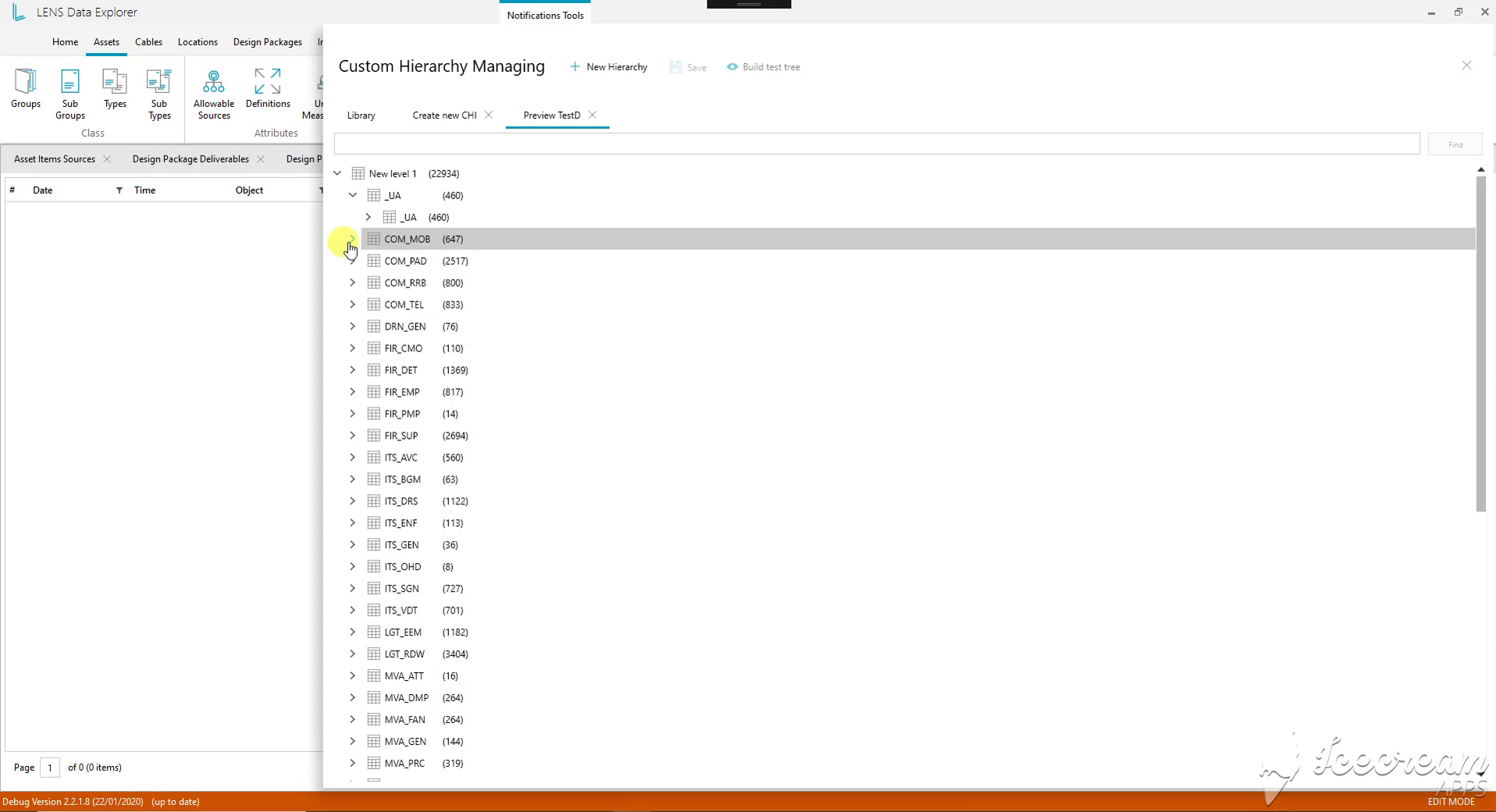

Podgląd testowy przedstawia skonfigurowaną hierarchię jako rozwijane gałęzie z liczbą rekordów. Inżynierowie mogą sprawdzić grupowanie urządzeń przed otwarciem hierarchii jako widoku roboczego.

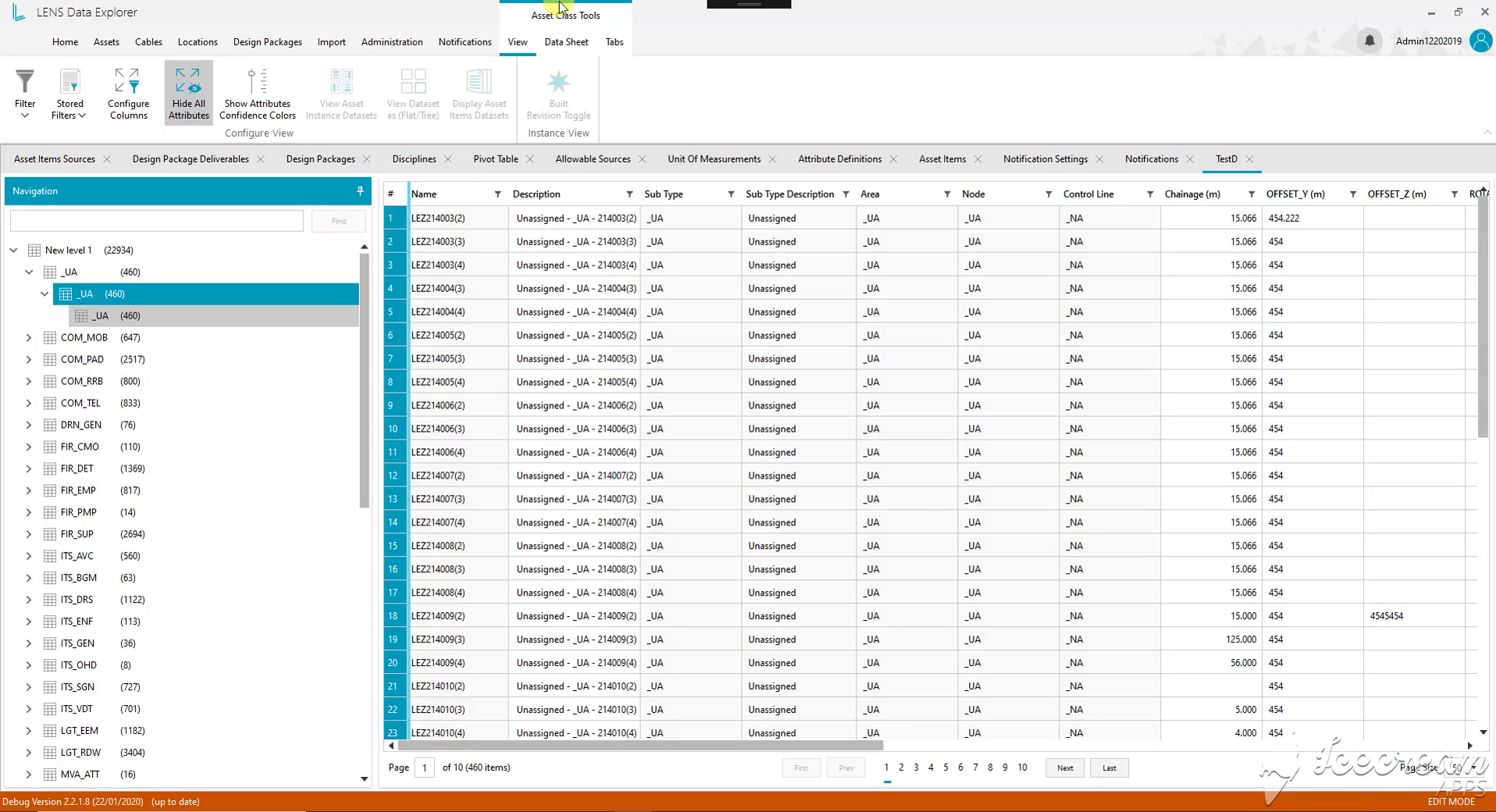

Gałąź Nieprzypisane zbiera nierozstrzygnięte rekordy w tabeli roboczej. Identyfikatory, opisy i pola położenia pozostają dostępne, dając inżynierowi konkretny zestaw do sprawdzenia i uzupełnienia.

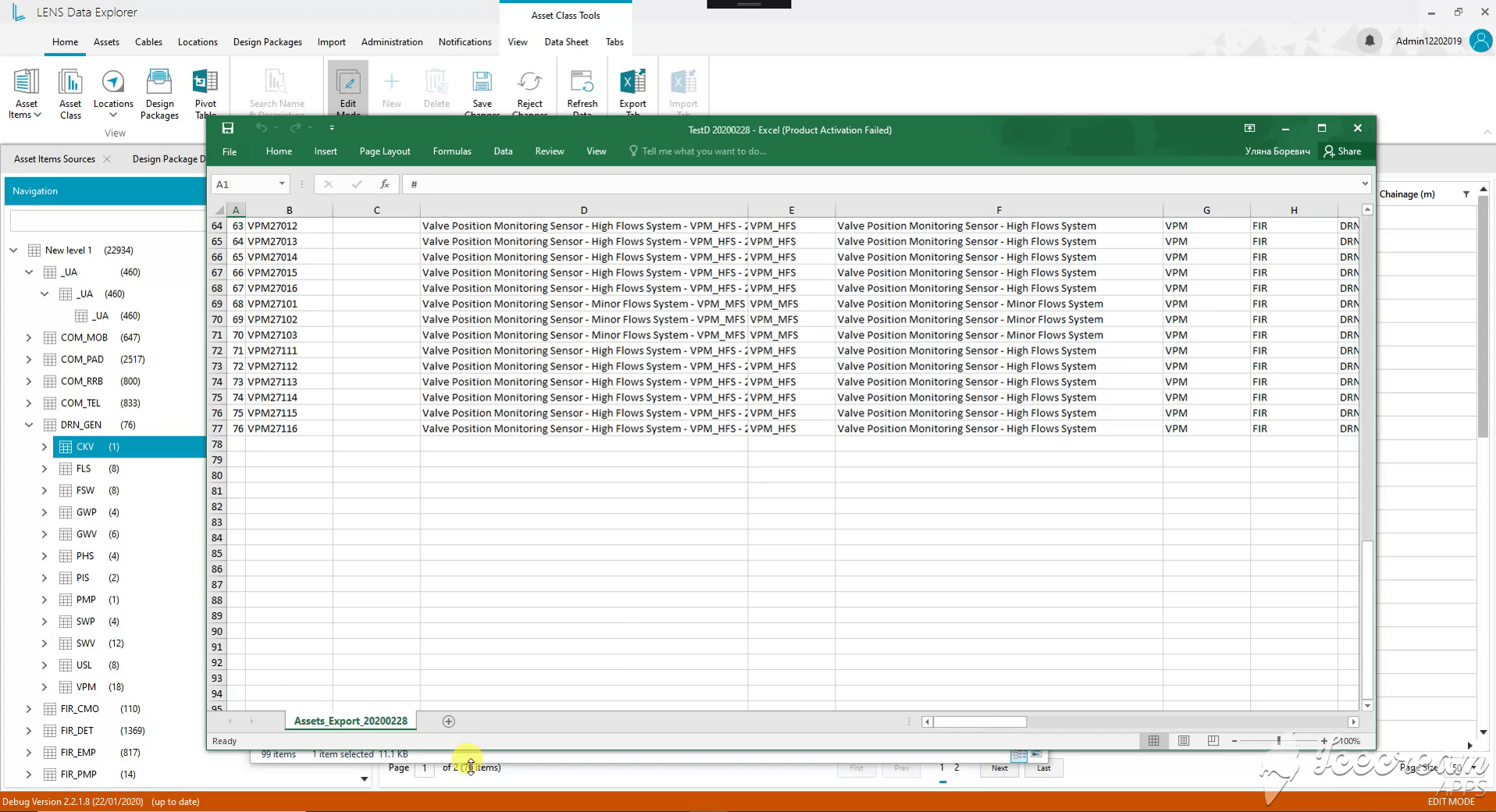

Wyeksportowany arkusz zachowuje identyfikatory urządzeń, opisy i pola klasyfikacji. Zespół może przejrzeć wybraną grupę poza LENS, zachowując odnośniki do oryginalnych danych inżynierskich.
Osoby prowadzące przegląd potrzebują porównywać wyposażenie w rodzinie systemów i otwierać pojedynczy obiekt z zachowaniem kontekstu klasyfikacji i lokalizacji.
Wiersze hierarchii zawierają identyfikatory i ścieżki poziomów, panel obok pokazuje właściwości obiektu, a eksport do Excela zachowuje odniesienia do klasyfikacji wybranego wyposażenia.

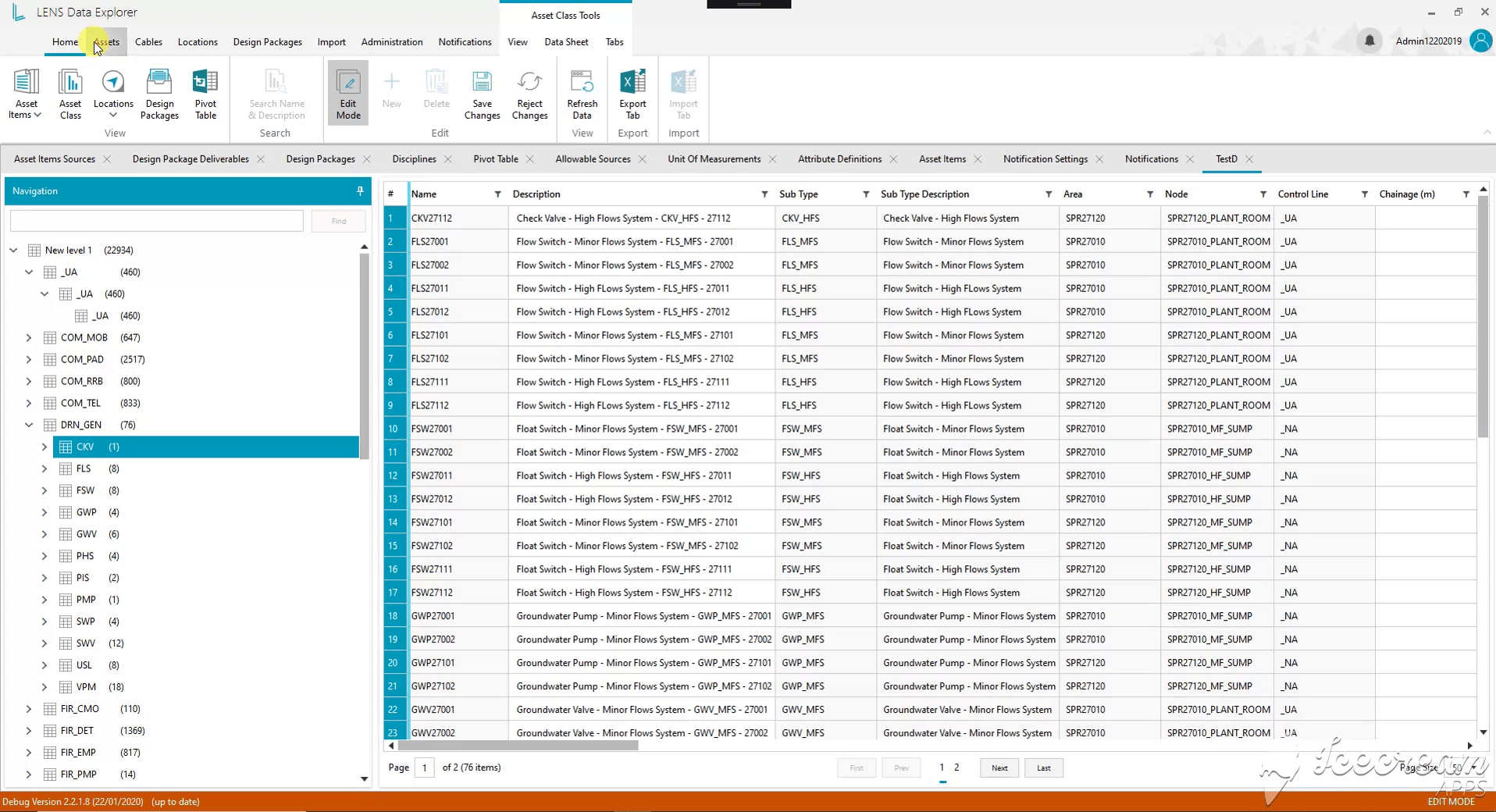

Hierarchia odwodnienia łączy zawory, czujniki przepływu i pompy w jednym rejestrze. Opisy podtypów i lokalizacje rozróżniają ich role oraz położenie w wybranej grupie inżynierskiej.

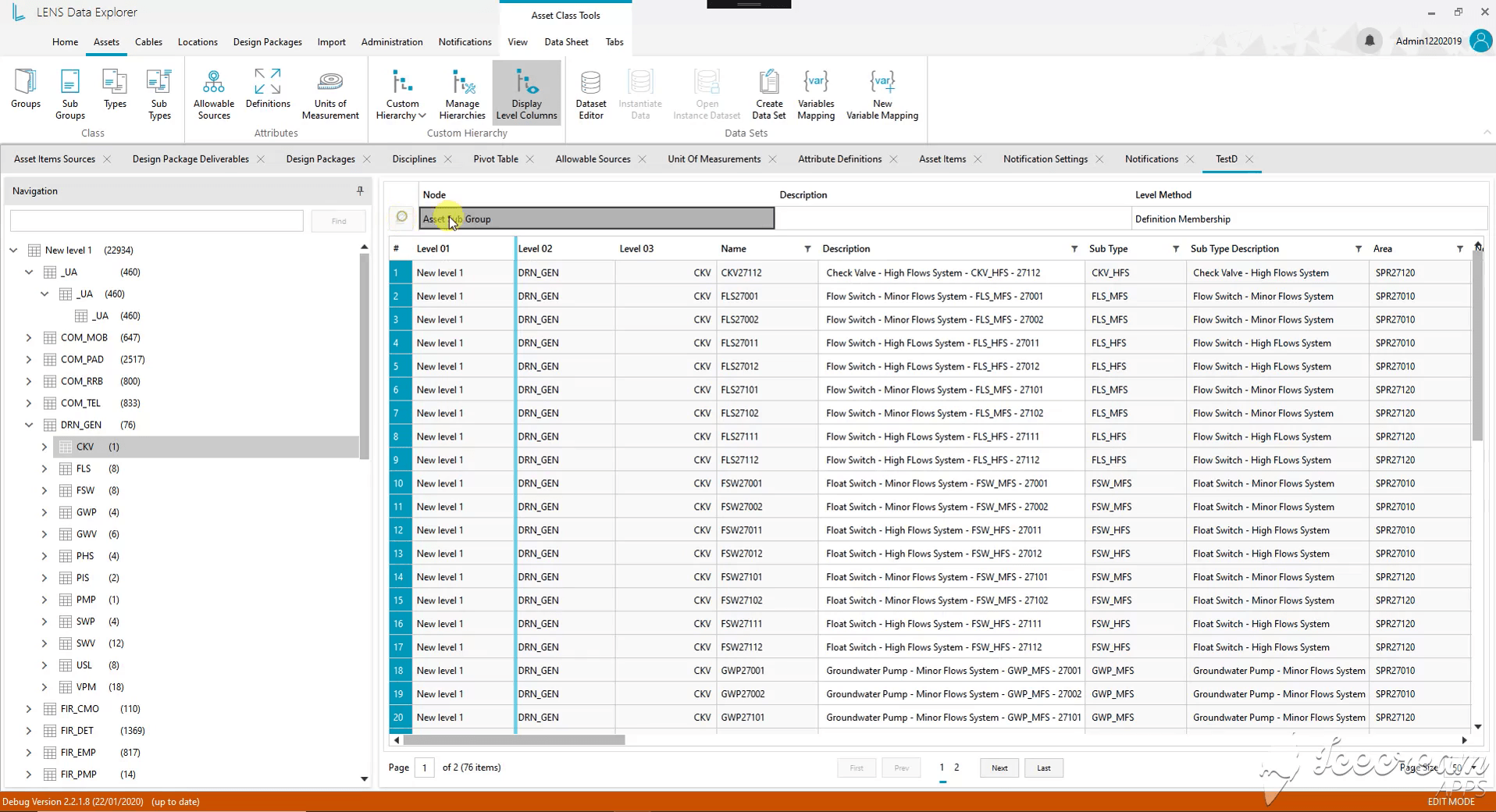

Kolumny poziomów pokazują ścieżkę hierarchii obok identyfikatora zasobu. Wybrany węzeł ujawnia też metodę grupowania, pomagając zrozumieć, dlaczego rekord znajduje się w danej części drzewa.

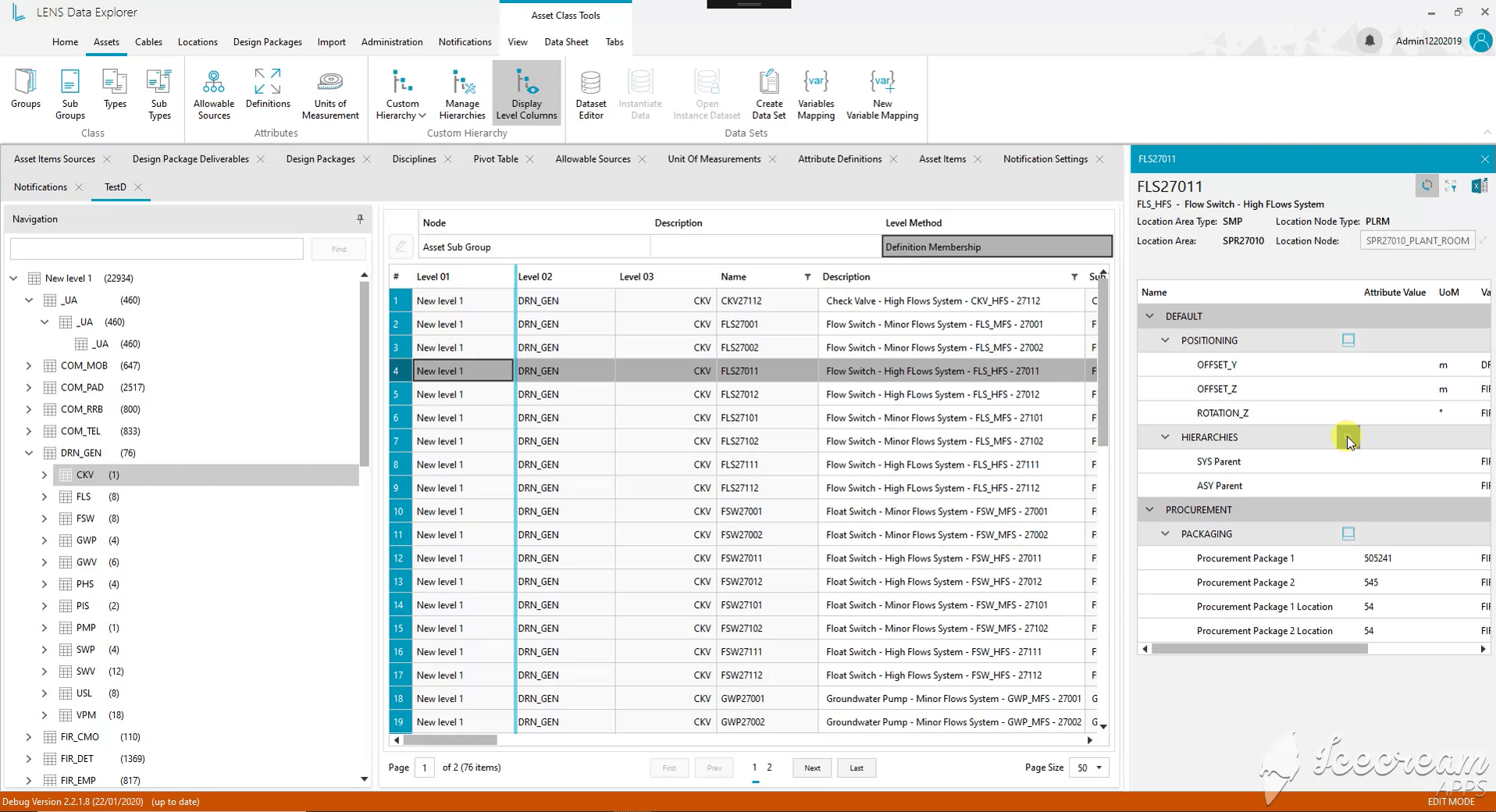

Wybór urządzenia otwiera panel szczegółów obok tabeli hierarchii. Można sprawdzić położenie, relacje nadrzędne i dane zakupowe, zachowując widok wybranej gałęzi oraz sąsiednich rekordów.

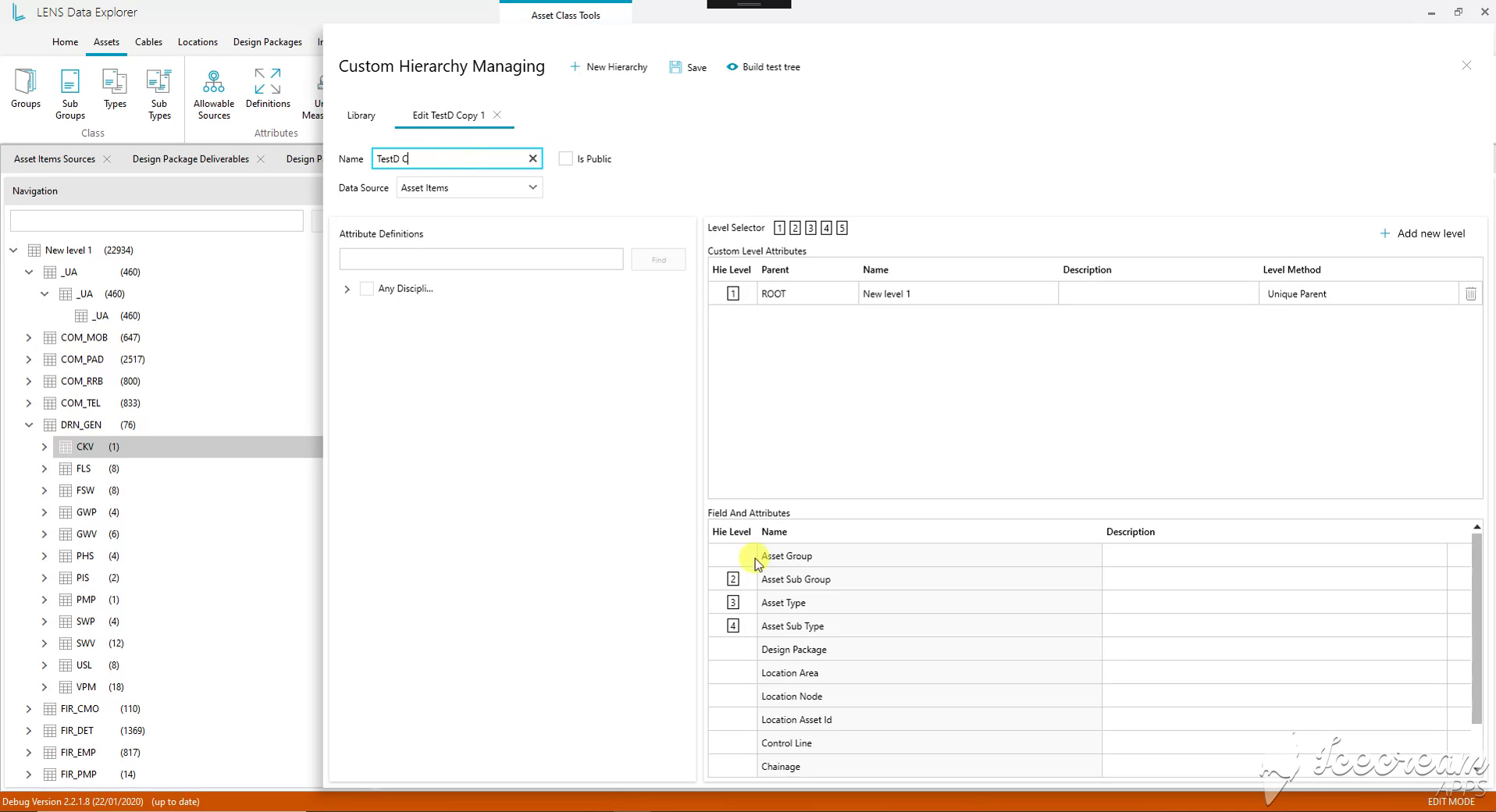

Edytor przypisuje grupy, podgrupy, typy i podtypy zasobów do poziomów hierarchii. Nazewnictwo, udostępnianie i testowanie drzewa pozwalają sprawdzić zmienioną strukturę przed zapisaniem do dalszego użycia.
Aktualizacja hierarchii lub import arkusza wymagają jasnych decyzji o klasyfikacji, rodzaju danych oraz scalaniu bądź zastępowaniu istniejących rekordów.
Edytor mapuje pola klasyfikacji na poziomy hierarchii, a ekrany importu rozróżniają obiekty inżynierskie, tryby zbiorów danych, pliki lub foldery oraz działanie Merge i Replace.

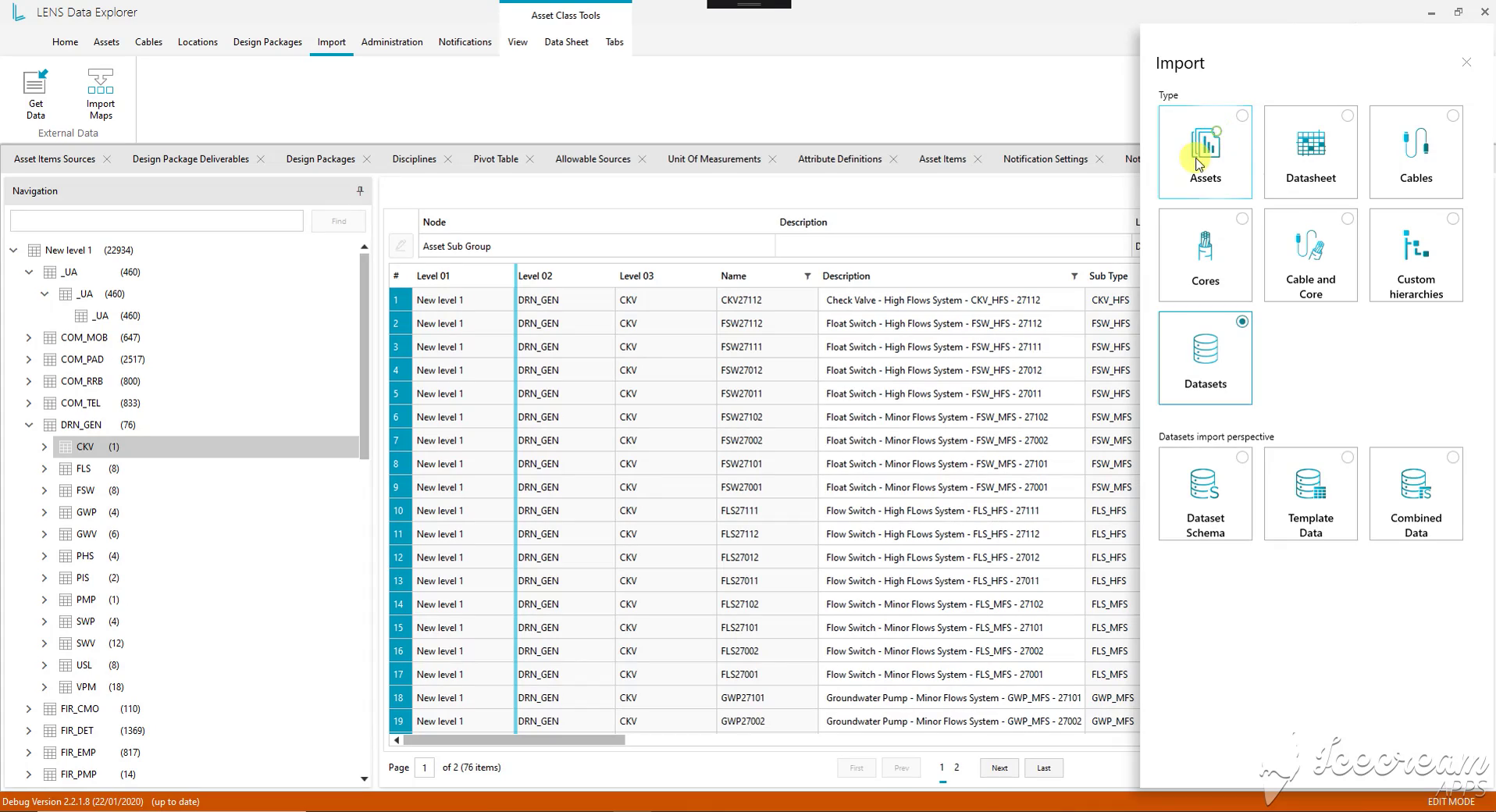

Import zaczyna się od wyboru encji inżynierskiej: zasobów, kabli, żył, hierarchii lub zbiorów danych. Dla zbiorów rozróżnia schemat, dane szablonu i dane połączone, aby zakres był jasny przed wyborem źródła.

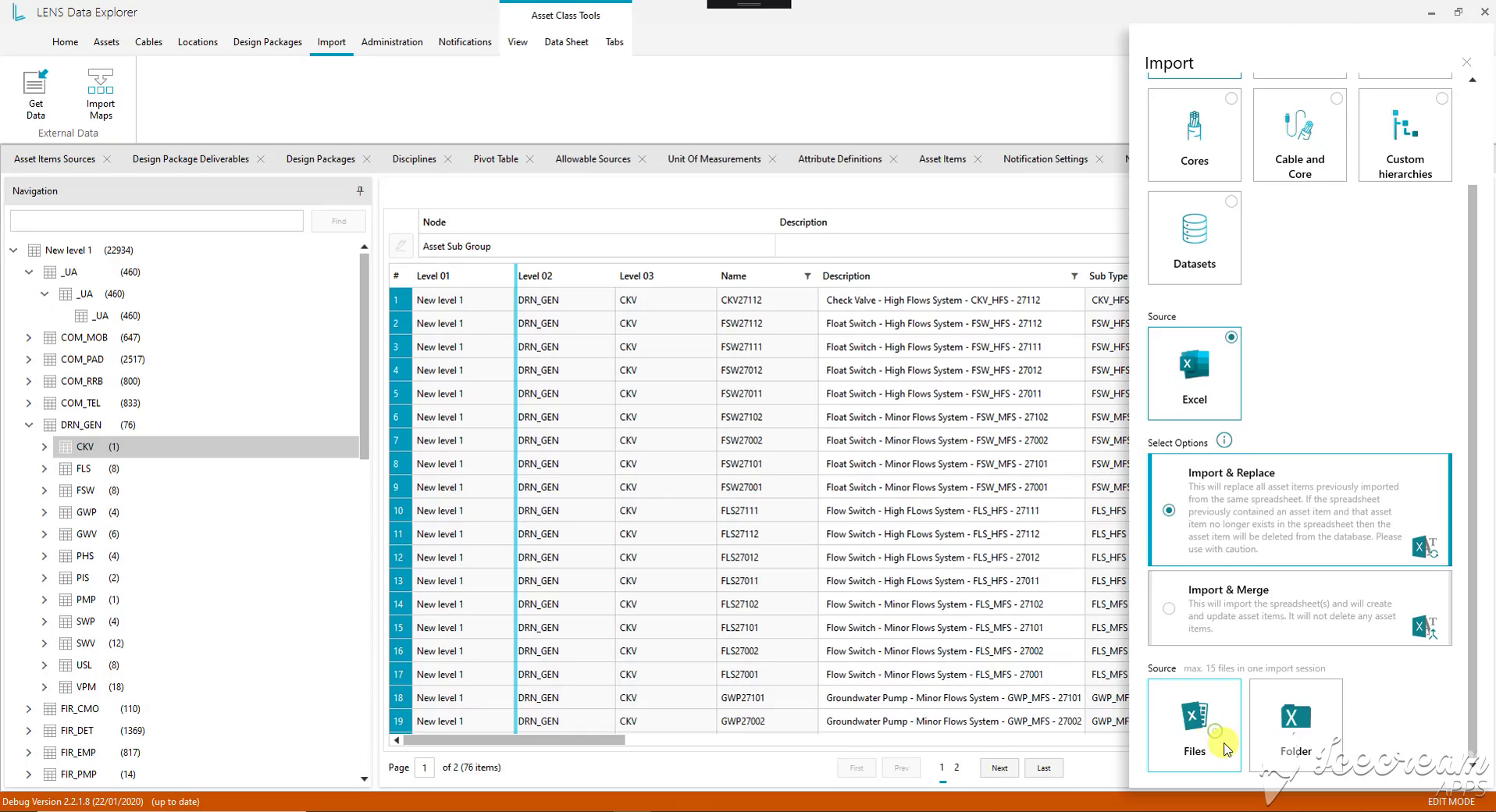

Import z Excela rozróżnia scalanie i zastępowanie. Scalanie tworzy i aktualizuje rekordy; zastępowanie może również usunąć rekordy nieobecne w arkuszu źródłowym. Pliki i foldery stanowią osobne opcje źródła.

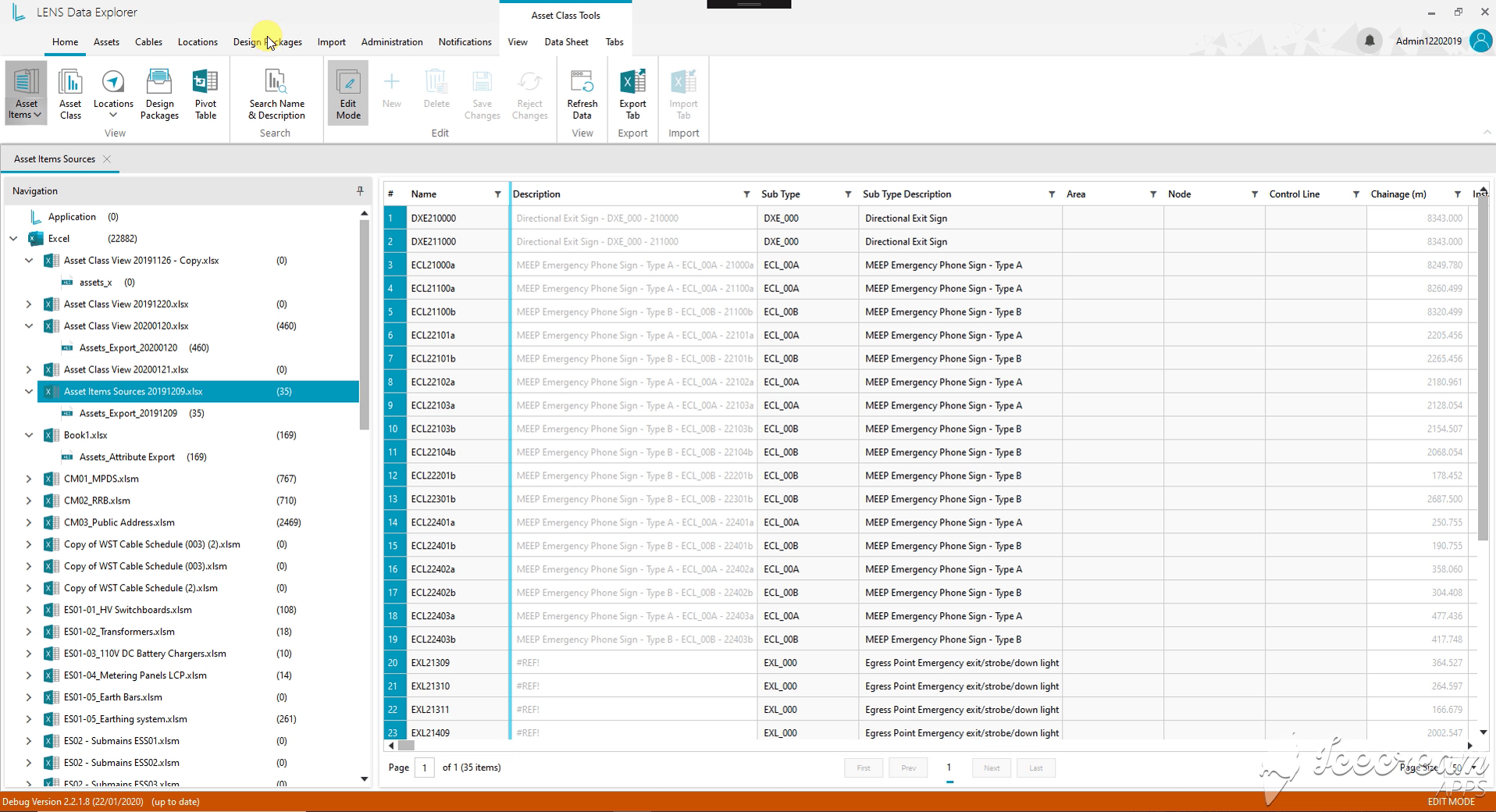

Nawigacja źródeł pokazuje zaimportowane skoroszyty Excel i ich arkusze. Wybór źródła ujawnia rekordy urządzeń, dając punkt wyjścia do sprawdzenia pochodzenia danych.
Inżynierowie potrzebują znać pochodzenie rekordu, różnice zbioru danych między wersjami i jednostki nadające znaczenie jego wartościom.
Nawigacja źródeł wiąże rekordy z arkuszami skoroszytów, widok przestawny porównuje migawki wersji, a słownik jednostek i panel szczegółów zachowują kontekst pomiarów oraz atrybutów.

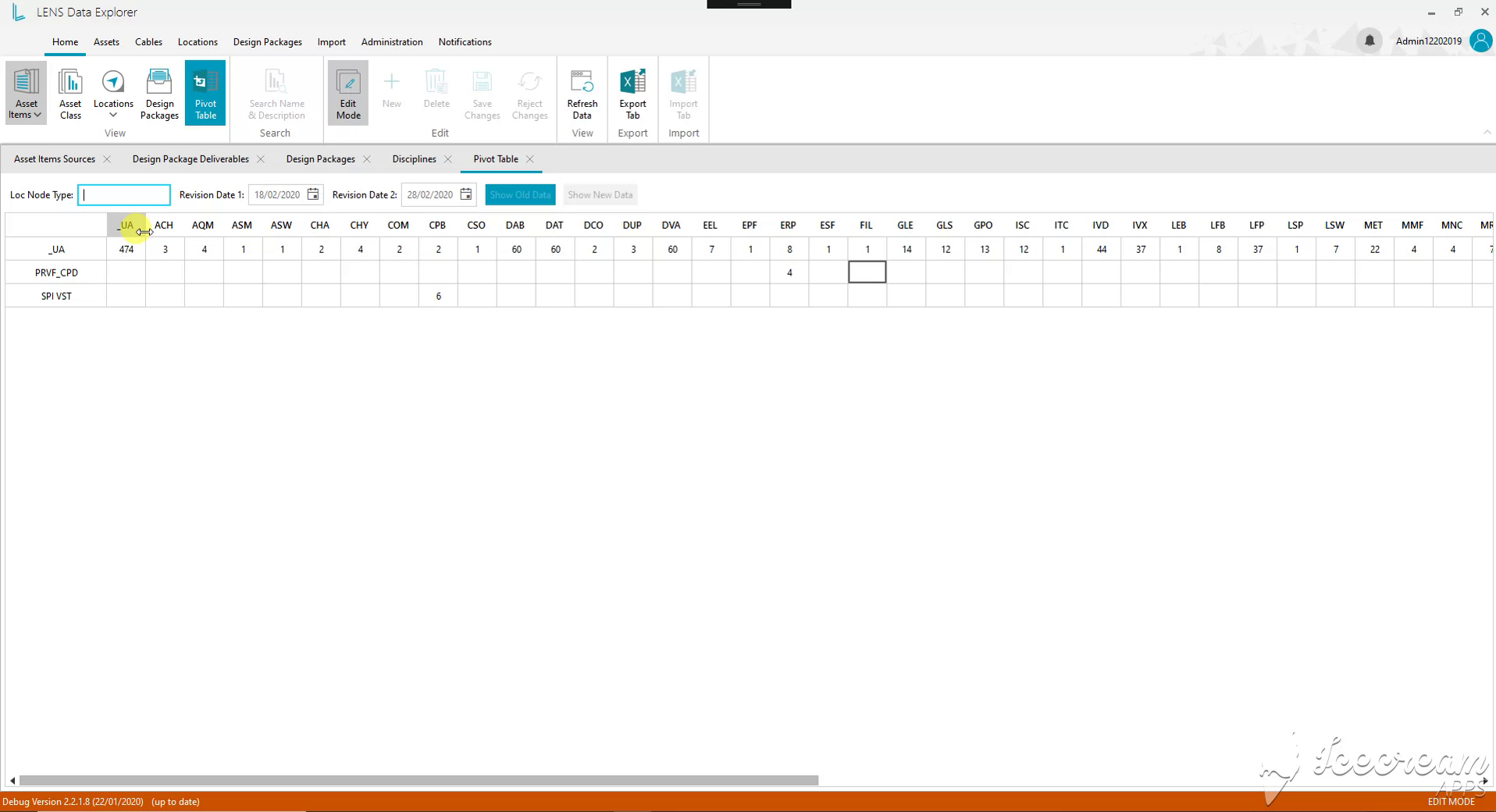

Widok przestawny zestawia węzły lokalizacji z klasami urządzeń. Dwie daty wersji oraz przełączanie starych i nowych danych pozwalają porównać rozkład rekordów między migawkami.

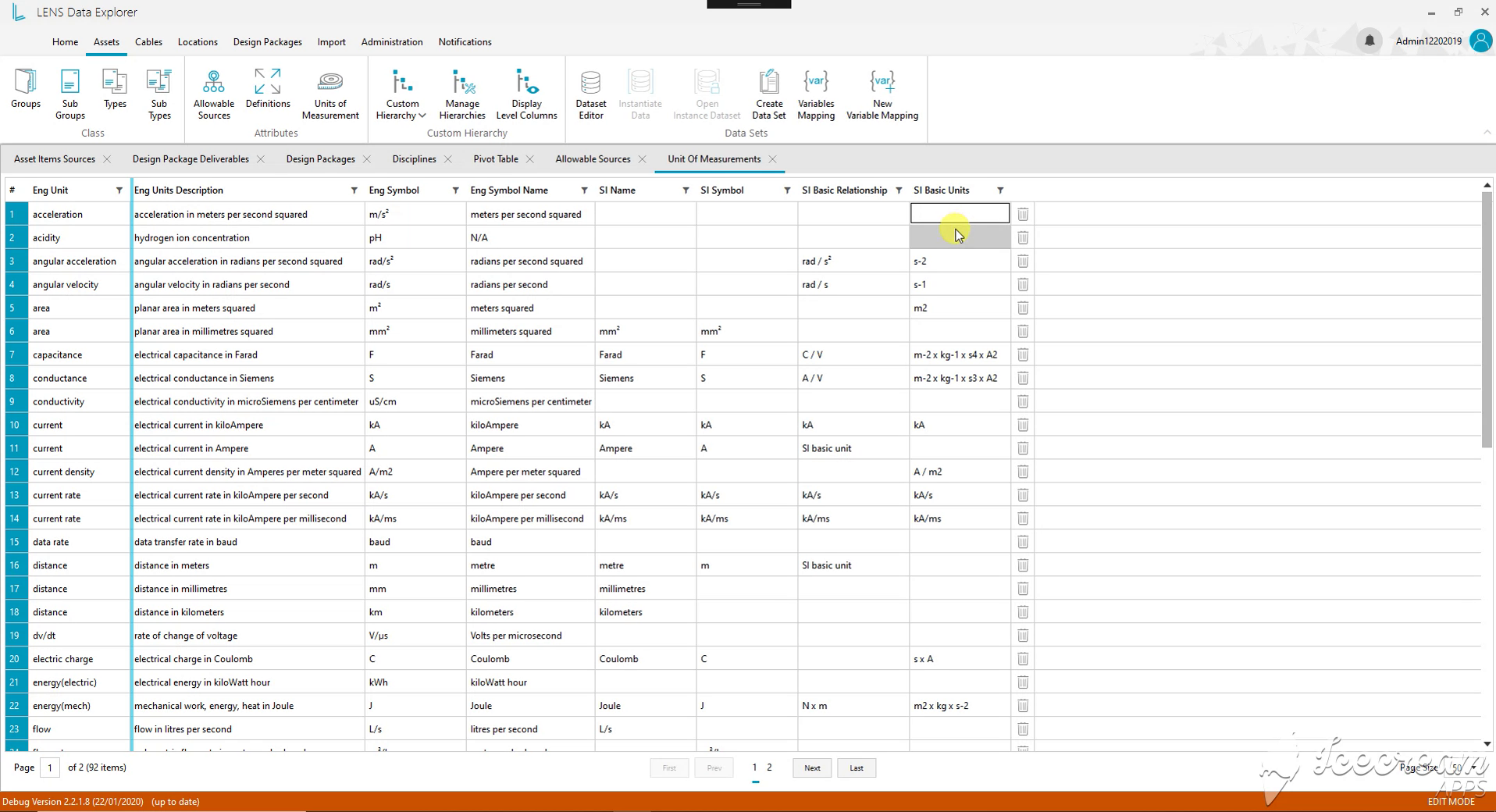

Słownik jednostek przechowuje nazwy, symbole, opisy i relacje do jednostek SI. Rozróżnia m.in. metry i milimetry, nadając atrybutom inżynierskim jednoznaczny kontekst pomiarowy.

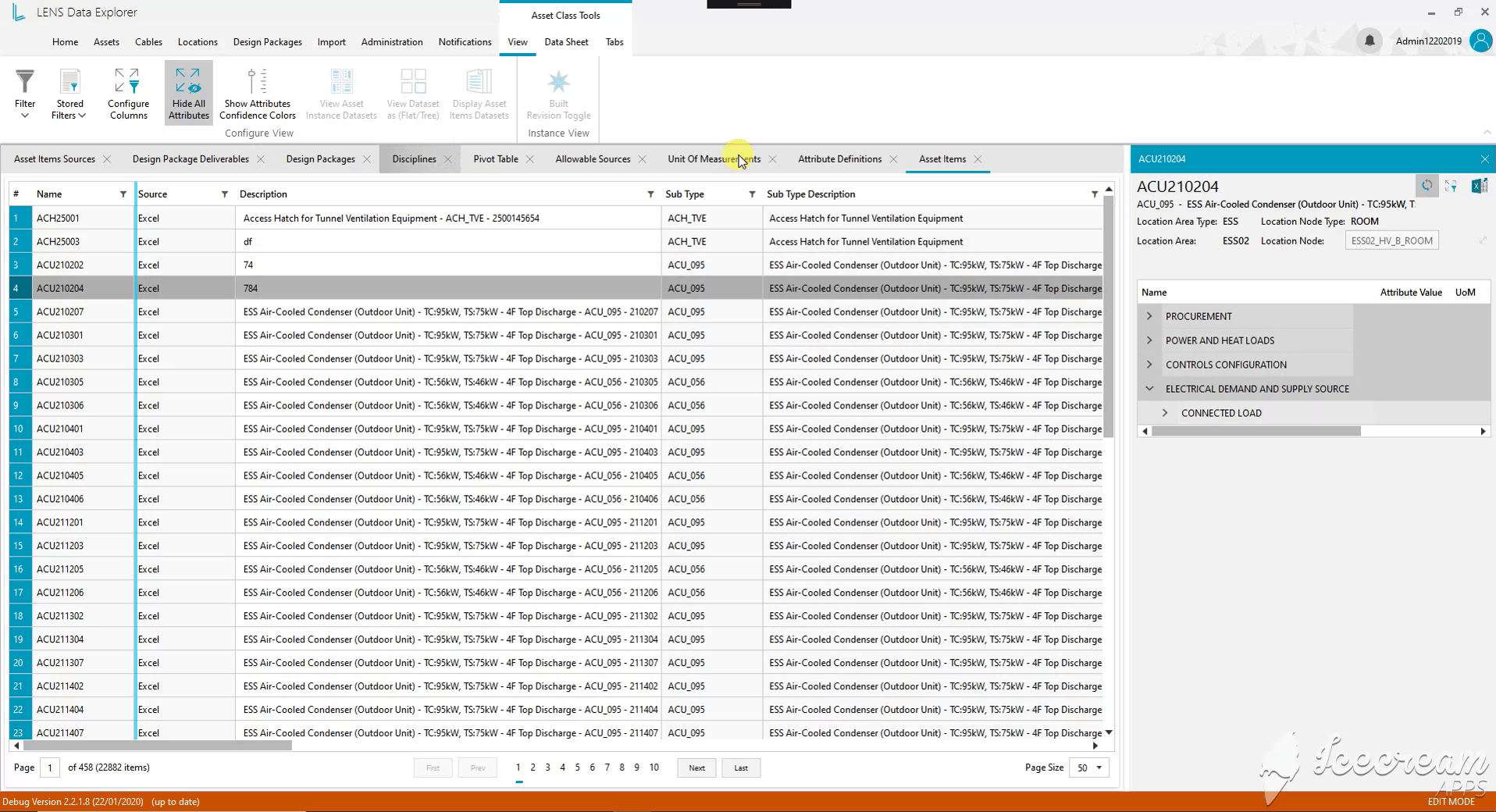

Lista zasobów wskazuje źródło i podtyp każdego rekordu. Wybrany skraplacz otwiera obok listy atrybuty elektryczne, sterowania i zakupowe, łącząc klasyfikację ze szczegółami technicznymi.

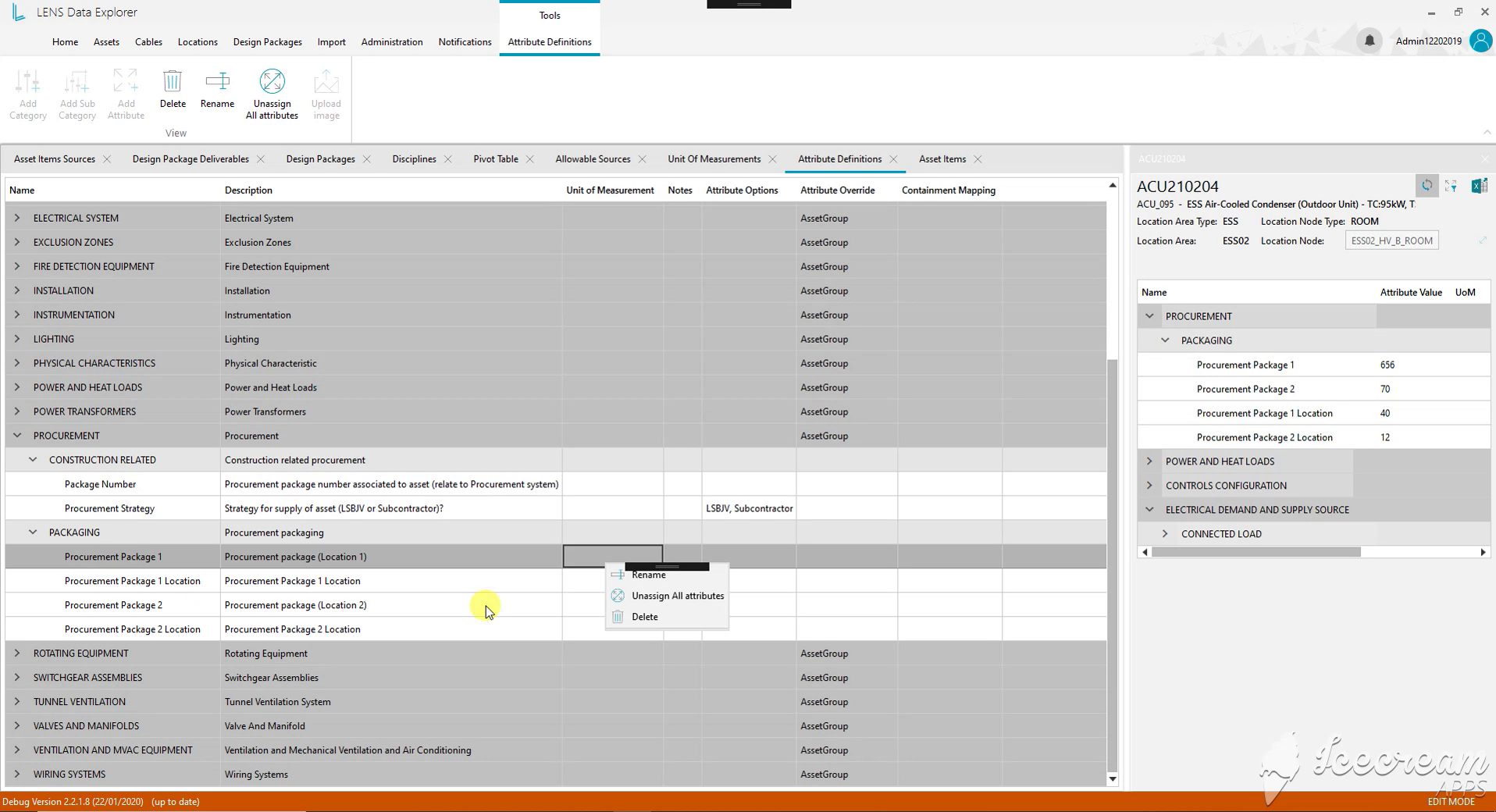

Definicje atrybutów są uporządkowane w kategorie i podkategorie. Opisy, jednostki i dozwolone wartości znajdują się obok wartości wybranego zasobu, pomagając odróżnić definicję pola od zapisanej treści.
Zespoły potrzebują wspólnych definicji atrybutów i materiałów referencyjnych oraz ukierunkowanego przeglądu zmian dotyczących ich wyposażenia i odpowiedzialności.
Kategorie atrybutów zawierają jednostki, dozwolone wartości oraz obrazy lub pliki PDF; subskrypcje określają wyposażenie i pola, a rejestr powiadomień zapisuje autora, zmienioną wartość i status przeglądu.

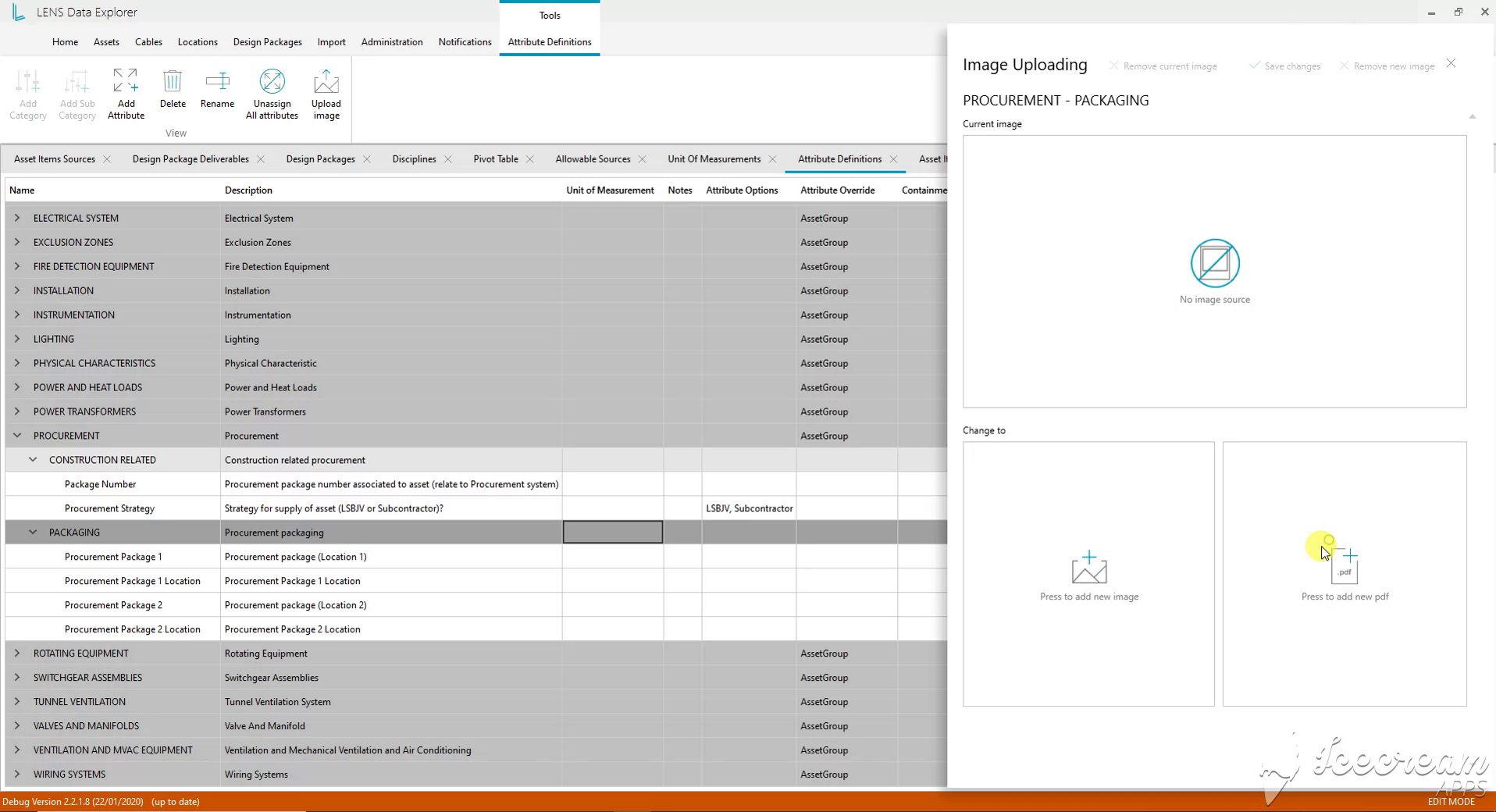

Panel załączników przyjmuje obraz lub PDF dla wybranej kategorii atrybutów. Rozdziela obecny materiał referencyjny od proponowanego zamiennika oraz pozwala zapisać lub usunąć załącznik.

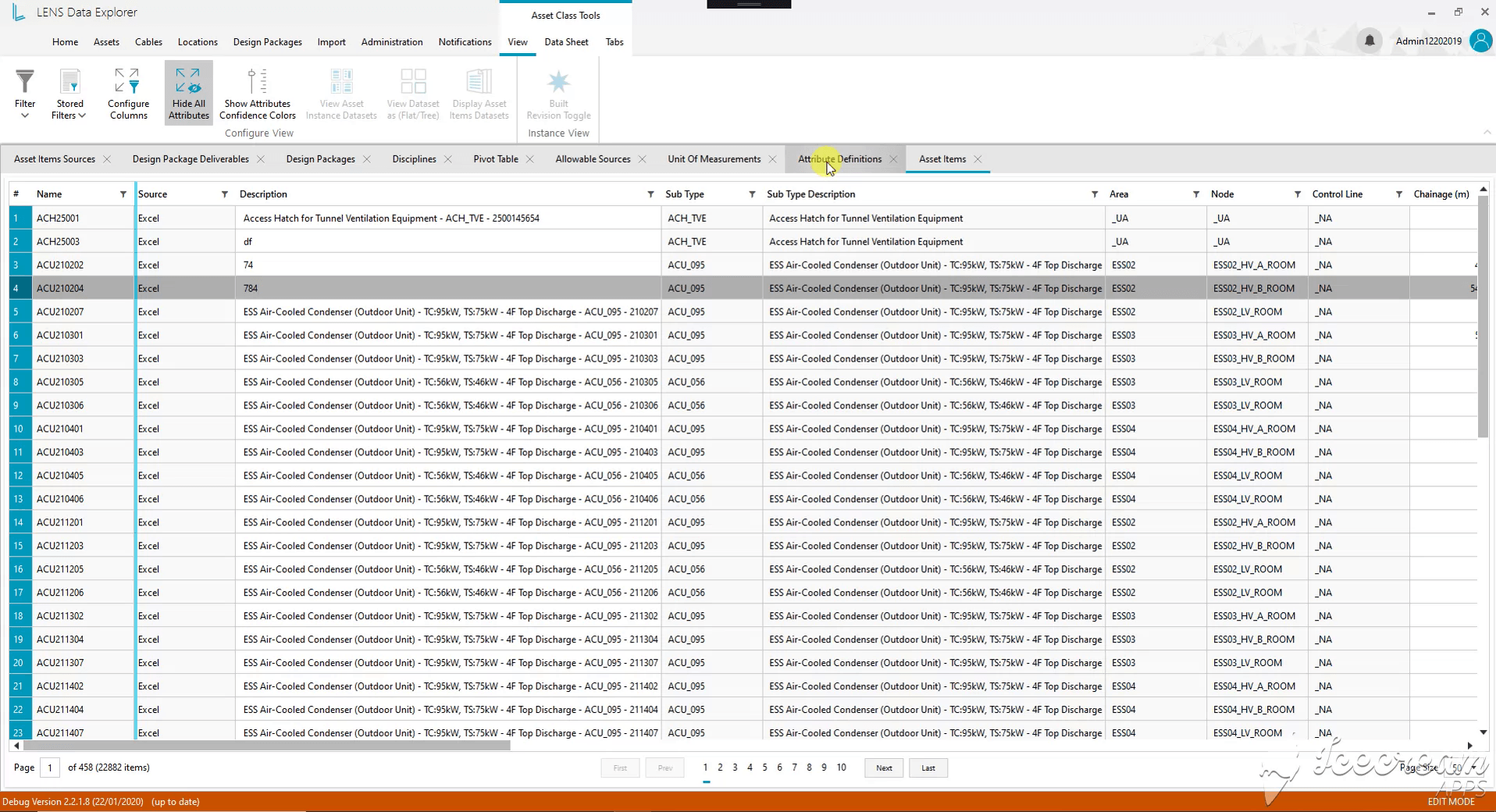

Po zamknięciu panelu szczegółów tabela pokazuje razem źródło, podtyp, obszar i węzeł lokalizacji. Inżynierowie mogą porównywać urządzenia w szerszym rejestrze i otwierać szczegółową kartę w razie potrzeby.

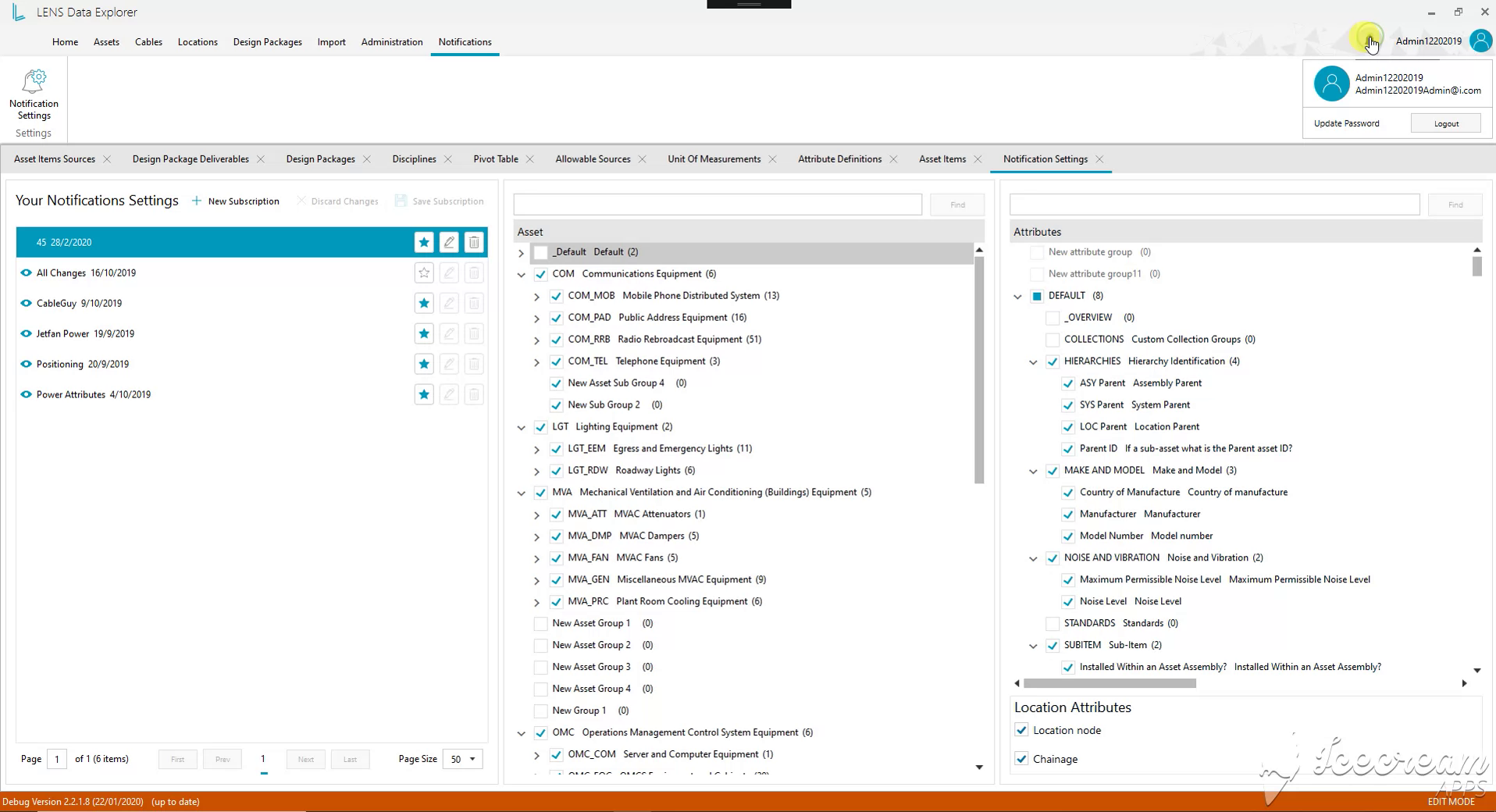

Subskrypcje powiadomień łączą wybrane grupy urządzeń z konkretnymi atrybutami i polami lokalizacji. Osobne subskrypcje mogą odpowiadać różnym obowiązkom weryfikacyjnym, zamiast traktować każdą zmianę jako jednakowo istotną.

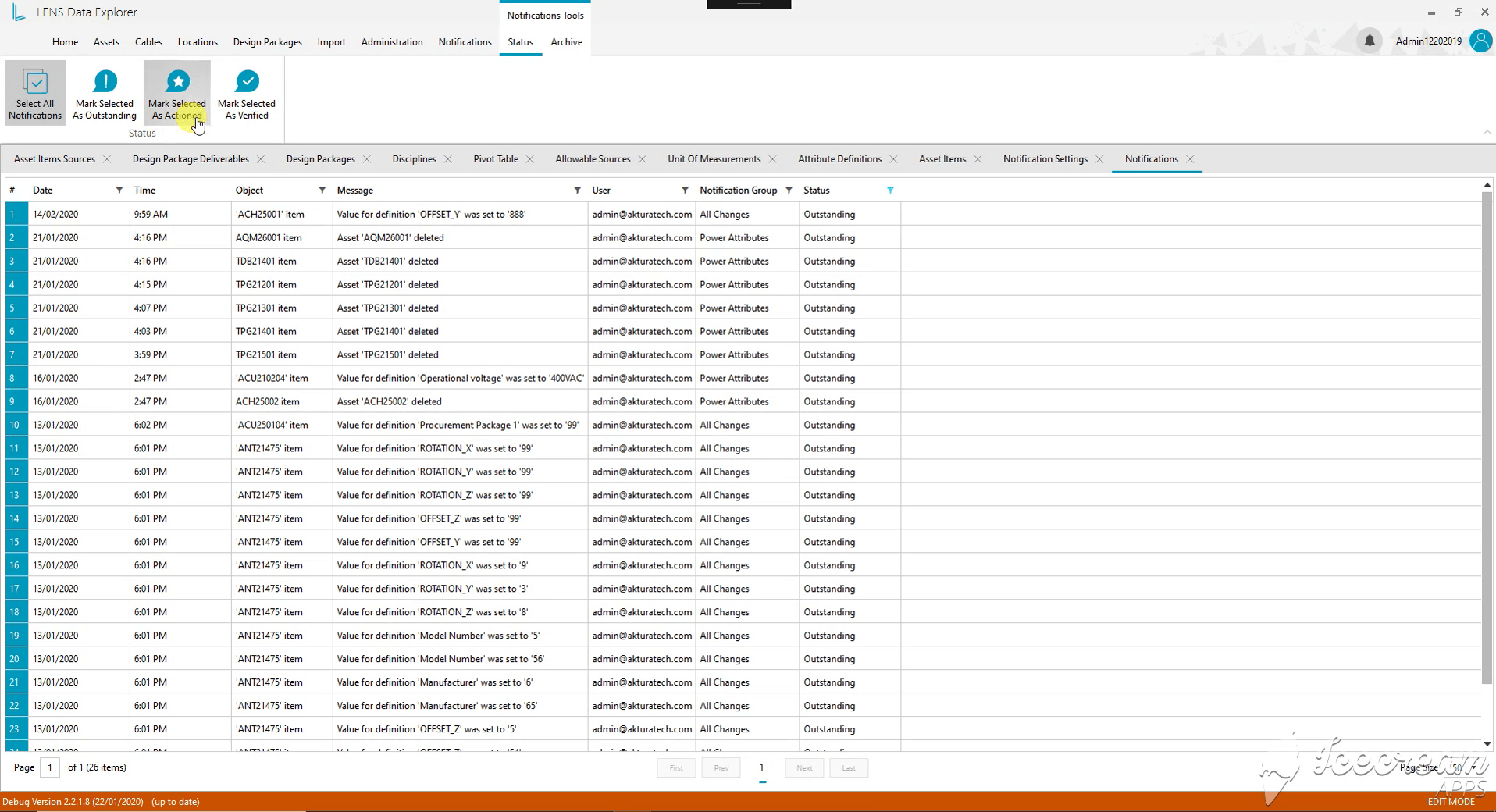

Rejestr powiadomień zapisuje czas, zasób, zmienioną wartość i użytkownika. Statusy Oczekujące, Obsłużone i Zweryfikowane odróżniają nową zmianę od już przetworzonej i sprawdzonej.
Środowisko inżynierskie na Windows wspierane przez usługi .NET, dane SQL i infrastrukturę Azure.
WPF i Telerik UI for WPF zapewniają interfejs desktopowy Windows.
C#, .NET Core i ASP.NET Core tworzą stos aplikacji wraz z Akka.NET, SignalR i MEF.
MSSQL Server i T-SQL zapewniają relacyjne przechowywanie danych oraz zapytania. Entity Framework Core i Dapper wspierają dostęp do danych.
Azure Cloud stanowi część infrastruktury wspierającej aplikację inżynierską.
Przedstaw jedną grupę zasobów, jej powiązania i informacje wymagane przy przekazaniu. Przed określeniem zakresu aplikacji zmapujemy źródła danych, historię wersji i potrzeby raportowania.
